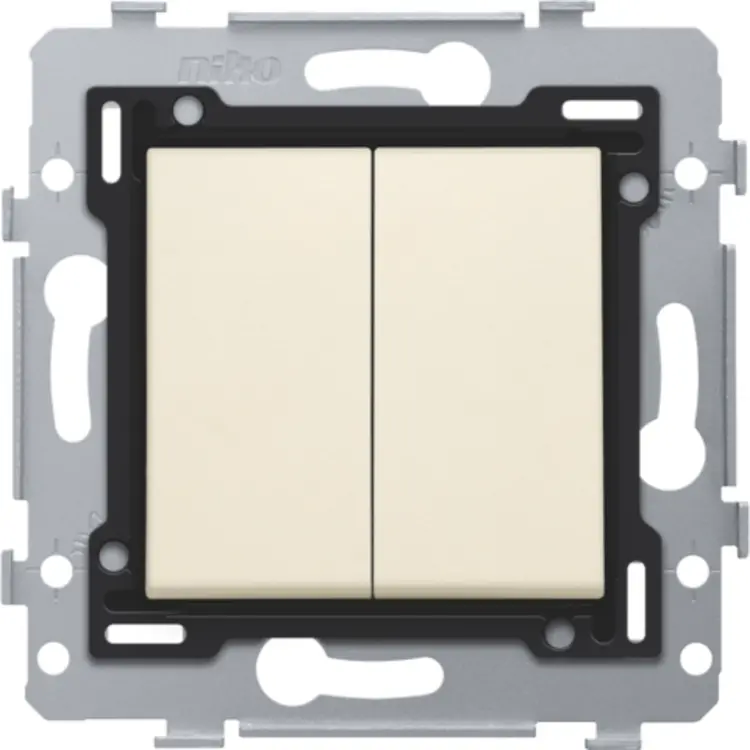

Niko serieschakelaar met bedieningswip creme (100-81515)

Serieschakelaar inclusief bedieningswip kleur creme voor het schakelen van twee afzonderlijke lichtpunten. Aansluiting met insteekklemmen voor aders tot 2,5mm2. 10A/250V AC. Uitvoering zonder spreidklemmen.

Verwachte levertijd: Voor 18u besteld, morgen in huis*
Huidige voorraad: 35 stuk(s)
Artikelnummer:100-81515
EAN:5413736260436
11,70

Productomschrijving

[doc title="Niko 100-81515 datasheet" url="https://cdn.niko.eu/article/100-81515_nl-NL_datasheet.pdf"]

Serieschakelaar met bedieningswip creme. 10 AX/250 Vac, insteekklemmen. De schakelaar bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor de integratie van twee verlichtingseenheden. In de linkse en rechtse nis kan een verlichtingseenheid met draadjes geklikt worden.

Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan alle zijden heeft de sokkel omhooggeplooide zwaluwstaarten waardoor zowel horizontaal als verticaal koppelen (centerafstand 71 x 71 mm) van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. De 4 rechthoekige openingen (7 x 2,5 mm) in het inbouwraam kunnen, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm opvangen. Bij een dergelijke speling kan de afdekplaat alsnog perfect tegen de muur aansluiten.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Inbouwdiepte: 18 mm
  • Keurmerken: CEBEC, ÖVE, KEMA, VDE, NF, SEMKO
  • Markering: CE

Afwerkingsset voor serieschakelaar, wisselschakelaar + drukknop N.O., dubbele wisselschakelaar of dubbele drukknop N.O. of N.G. , cream. De toetsen en het middenschijfje (boord) vormen één geheel. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar. Voor demontage van de toets is de vlakke boord voorzien van twee inkepingen, aangeduid met een schroevendraaiersymbool. De demontage gebeurt eenvoudig en gemakkelijk d.m.v. een sleufschroevendraaier.

  • Aantal bedieningsknoppen: 2 bedieningstoetsen
  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
  • Kleur: cream (in de massa gekleurd, bij benadering RAL1013)
  • Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
  • De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
  • Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
  • Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
  • Markering: CE

Nom. spanning: 250 Volt (V)
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement
Bedieningswijze: Wip/drukker
Kleur: Beige
Halogeenvrij: Ja
Met montageplaat: Ja
Aansluitwijze: Steekklem
Inbouwdiepte: 18 Millimeter (mm)
Nom. (meet)stroom: 10 Ampère (A)
Terugmeldcontact: Nee
Materiaal: Kunststof
Bevestigingswijze: Schroefbevestiging
Type schakeling: Serieschakelaar
Aantal wippen: 2
RAL-nummer (vergelijkbaar): 1013
Schakelstroom voor fluorescentielampen: 10 Schakelstroom voor fluorescentielampen (AX)
Drukvlakschakelaar: Ja
Slagvastheid: IK06
Wasmachineschakelaar: Nee
Uitvoering oppervlakte: Mat
Geschikt voor beschermingsgraad (IP): IP41
Schakelmateriaalbreedte: 72 Millimeter (mm)
Schakelmateriaalhoogte: 72 Millimeter (mm)
Schakelmateriaaldiepte: 42 Millimeter (mm)
Tekstveld/beschrijvingsvlak: Nee
Met IFTTT ondersteuning: Nee
Min. diepte van de inbouwdoos: 18 Millimeter (mm)
Compatible met Apple HomeKit: Nee
Compatible met Google Assistant: Nee
Compatible met Amazon Alexa: Nee
Verwarmingsschakelaar: Nee
Antibacteriële behandeling: Nee
