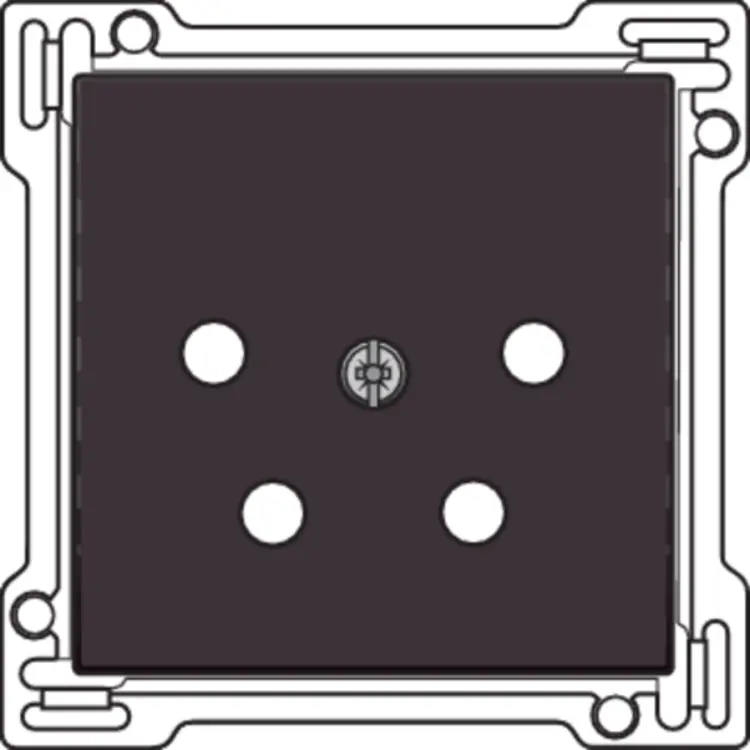

Niko centraalplaat telefoon 4-polig dark brown (124-69010)

[doc title="Niko 124-69010 datasheet" url="https://cdn.niko.eu/article/124-69010_nl-NL_datasheet.pdf"]

Afwerkingsset voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT), dark brown. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.
Functie: Centraalplaat voor vierpolige inbouwcontactdoos voor het Nederlandse openbare telecommunicatienetwerk (PTT). De centraalplaat wordt d.m.v. een schroef met gemengde schroefkop (Pz1-sleuf 1x5,5mm) op een vierpolige inbouwcontactdoos geschroefd.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Demontage: De demontage gebeurt eenvoudig door het losschroeven van de centraalplaat.
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Brandveiligheid De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB) Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
Afmetingen (HxBxD): 44.5 x 44.5 x 8.6 mm
Markering: CE

Montagewijze: Inbouw (stucwerk)
Samenstelling: Centraalplaat
Kleur: Bruin
Halogeenvrij: Ja
Met klapdeksel: Nee
Gebruik: Overig
Oppervlaktebescherming: Overig
Uitvoerrichting: Recht
Kwaliteitsklasse: Overig
Opdrukveld: Zonder label
Geschikt voor aantal connectoren: 1
Materiaal: Kunststof
Bevestigingswijze: Inklemmen (snap)
Bussen afgeschermd: Ja
Afgeschermde behuizing: Ja
Met verlichting: Nee
Kroonsteen: Nee
Met stofbescherming: Nee
Met opdruk: Nee
Slagvastheid: IK06
Incl. connectoren: Nee
Draagring: Nee
Transparant: Nee
Uitvoering oppervlakte: Mat
Geschikt voor beschermingsgraad (IP): IP41
Schakelmateriaalbreedte: 45 Millimeter (mm)
Schakelmateriaalhoogte: 45 Millimeter (mm)
Min. diepte van de inbouwdoos: 50 Millimeter (mm)
Antibacteriële behandeling: Nee
