Niko drukknop vierv. 24v+led (170-47171)

[doc title="Niko 170-47171 datasheet" url="https://cdn.niko.eu/article/170-47171_nl-NL_datasheet.pdf"]

[doc title="Niko 170-47171 handleiding" url="https://cdn.niko.eu/article/170-47171_nl-NL_manualtechnical.pdf"]

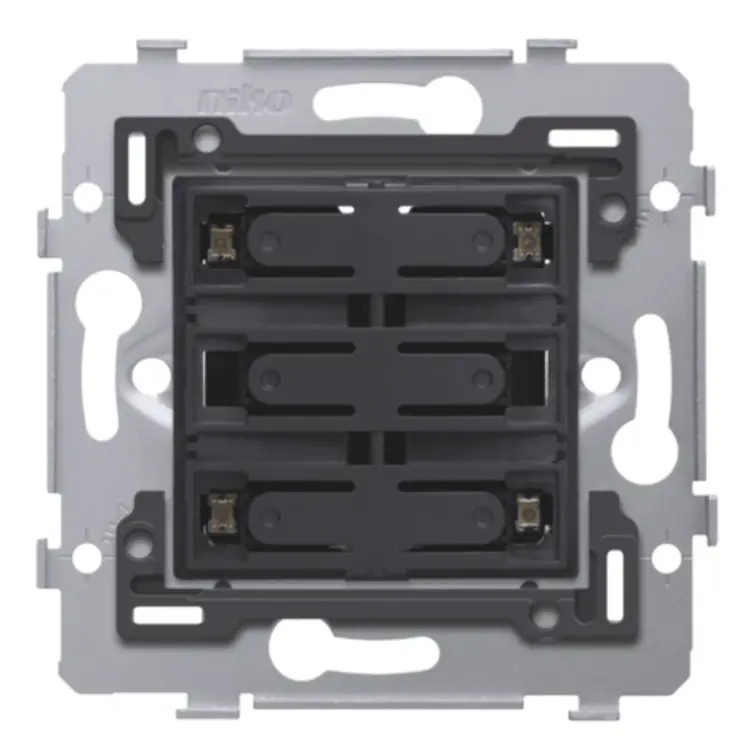

Sokkel voor 4-voudige potentiaalvrije drukknop 24V N.O. met witte leds, schroefbevestiging.
Aantal bedieningsknoppen: De sokkel en de twee LED-verlichtingsstroken van de viervoudige potentiaalvrije drukknop zijn vervaardigd uit polycarbonaat. Naast de vier bedieningsknoppen (links- en rechtsboven en links- en rechtsonder) is het mechanisme in het midden op de voorzijde voorzien van snaphaken die dienen voor het vasthouden van de twee toetsen en een sierplaatje (met of zonder tekstveld). Bovendien is het mechanisme ook voorzien van twee ledverlichtingsstroken. Als de leds aangesloten zijn, lichten de bovenste twee en onderste twee omhoogstaande nokjes op. De leds kunnen als signaal of als feedback aangesloten worden.
Ledkleur: wit
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Connectorblok: Het mechanisme is achteraan voorzien van twee connectorblokken: één voor de aansluiting van de 4-voudige potentiaalvrije drukknop en één voor het aansluiten van de LED’s.
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze – met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand – horizontale koppeling en verticale koppeling met centerafstand 71 mm – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
Draadaansluiting – aansluitklemmen met gemengde schroefkop (kruis-sleuf 0,6 x 3,5 mm)
Draadcapaciteit – de aansluitklemmen hebben een klemcapaciteit van min. 0,5 mm en max. 0,8 mm.
Omgevingstemperatuur: -5 – +40 °C
Markering: CE

Nom. spanning: 24 Volt (V)
Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement met adapterplaat
Bedieningswijze: Druk-/tiptoetscontact
Uitvoering: Groepen drukcontact
Halogeenvrij: Ja
Contacten: 4 maakcontacten
Aansluitwijze: Schroefklem
Opdruk: Geen
Met signaallamp: Ja
Tekstveld/beschrijvingsvlak: Nee
Terugmeldcontact: Ja
Kwaliteitsklasse: Overig
Aantal polen: 1
Materiaal: Kunststof
Bevestigingswijze: Schroefbevestiging
Aantal wippen: 4
Met verlichting: Ja
Slagvastheid: IK06
Met lichtbron: Ja
Transparant: Nee
Geschikt voor beschermingsgraad (IP): IP41
Aantal contacten als verbreekcontact: 0
Aantal contacten als maakcontact: 4
Aantal contacten als wisselcontact: 0
Schakelmateriaalbreedte: 73 Millimeter (mm)
Schakelmateriaalhoogte: 73 Millimeter (mm)
Schakelmateriaaldiepte: 18 Millimeter (mm)
Met IFTTT ondersteuning: Nee
Min. diepte van de inbouwdoos: 40 Millimeter (mm)
Compatible met Apple HomeKit: Nee
Compatible met Google Assistant: Nee
Compatible met Amazon Alexa: Nee
Aantal draaiende contacten: 0
Contactloze uitvoering: Nee
Antibacteriële behandeling: Nee
