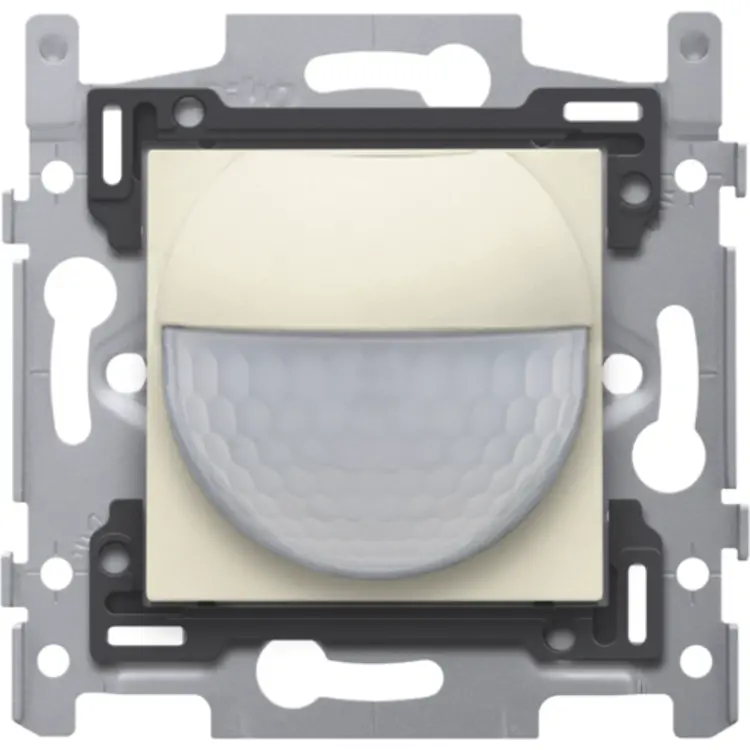

Niko bewegingsmelder 180 gr 10A cream (100-78011)

[doc title="Niko 100-78011 datasheet" url="https://cdn.niko.eu/article/100-78011_nl-NL_datasheet.pdf"]

Bewegingsmelder, 230 V, 8 m, 180°, wanddetector, voor inbouwdoos, cream.
Functie: De bewegingsmelder heeft een waarnemingshoek van 180° horizontaal en 60° verticaal waarin elke beweging gedetecteerd wordt. Bij een detectie van een beweging worden zoals je wenst vooraf bepaalde lichten geactiveerd.
Kleur: cream (in de massa gekleurd, bij benadering NCS S 1005 - Y10R, RAL 1013)
Aansluitklemmen: 4 aansluitklemmen
Maximale belasting gloei- en halogeenlampen (cos?=1): 2300 W
Maximale belasting fluorescentielampen (cos? ? 0,5): 1380 VA
Maximale belasting laagspanningshalogeenlampen: 2300 W
Maximale nominale waarde vermogenschakelaar: 10 A (beperkt door nationale regelgeving voor installaties)
Bereik lichtintensiteit: 10 lux – 1000 lux
Omgevingstemperatuur: -5 – +45 °C
Montagehoogte: 0.8 – 1.2 m
Uitschakelvertraging: 1 min – 30 min
Detectiebereik (PIR): 8 m vanop een hoogte van 1 m
Detectiehoek horizontaal: 180°
Detectiehoek verticaal: 60°
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze – met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand – eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam – verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch – verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
Draadaansluiting – de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
Draadcapaciteit – 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Er kan een externe drukknop of schakelaar op het apparaat aangesloten worden.
Je kunt de verlichting ook manueel in- en uitschakelen met de drukknop op het toestel. Na vier uur schakelt het licht automatisch uit.
Beschermingsgraad: IP20
Beschermingsgraad: IP40 voor de samenstelling van een mechanisme en afdekplaat
Markering: CE
