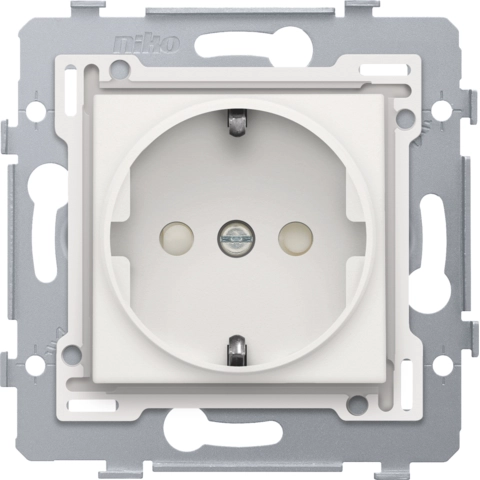

Niko wandcontactdoos randaarde met afdekking white (101-66915)

[doc title="Niko 101-66915 datasheet" url="https://cdn.niko.eu/article/101-66915_nl-NL_datasheet.pdf"]

Stopcontact 71 x 71 mm met randaarde en insteekklemmen, sokkel en afwerkingsset white.
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Keurmerken: KEMA
Batterij: NVT
Markering: CE Sokkel voor stopcontact met randaarde, inbouwdiepte 28,5mm, 16 A/250 Vac, insteekklemmen.
Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20.
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Materiaal sokkel – ureumformaldehyde (UF) met hoge hitteresistentie – wit RAL9010 (bij benadering)
Materiaal aarding: randaarde in hoogwaardige messing
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Inbouwdiepte: 27.7 mm
Vereist type inbouwdoos – diepte: min. 40 mm (incl. bedradingsruimte) – schroefbevestiging: 60 mm – binnendiameter doos: 60 mm – meervoudige dozen centerafstand horizontaal: 71 mm – meervoudige dozen centerafstand verticaal: 71 mm
Bevestigingswijze – met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Centerafstand – horizontale koppeling en verticale koppeling met centerafstand 71 mm – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting – contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden
Draadcapaciteit – alle aansluitklemmen aan de bovenzijde van de sokkel – tot 2 x 2,5 mm² draad per aansluitklem
Ontmantelingslengte – 14 mm ontmantelingslengte – onuitwisbare aanduiding achterzijde: ontmantelingslengte
Omgevingstemperatuur: -5 – +40 °C
Afmetingen (HxBxD): 73.2 x 73 x 37 mm
Gewicht: 53 g
Keurmerken: KEMA
Markering: CE Afwerkingsset voor stopcontact met randaarde en beschermingsafsluiters, white. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa. De grondstof is in de massa gekleurd.
Kleur: wit (in de massa gekleurd, bij benadering NCS S 0502 - Y50R, RAL 9010)
Demontage: De demontage gebeurt eenvoudig door het losschroeven van de centraalplaat.
Beschermingsafsluiters: Voorzien van beschermingsafsluiters. Deze laten het contact toe na gelijktijdige introductie van de pennen van een stekker, maar verhinderen het maken van contact als slechts 1 pen wordt ingebracht of als de twee pennen van een stekker niet gelijktijdig worden ingebracht.
Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20.
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Brandveiligheid De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB) Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
Afmetingen (HxBxD): 55.8 x 55.8 x 28 mm
Keurmerken: KEMA
Markering: CE
