Niko Klokthermost. 5 tot 30gr.C (154-88001)
Productomschrijving
[doc title="Niko 154-88001 datasheet" url="https://cdn.niko.eu/article/154-88001_nl-NL_datasheet.pdf"]
[doc title="Niko 154-88001 handleiding" url="https://cdn.niko.eu/article/154-88001_nl-NL_manualtechnical.pdf"]

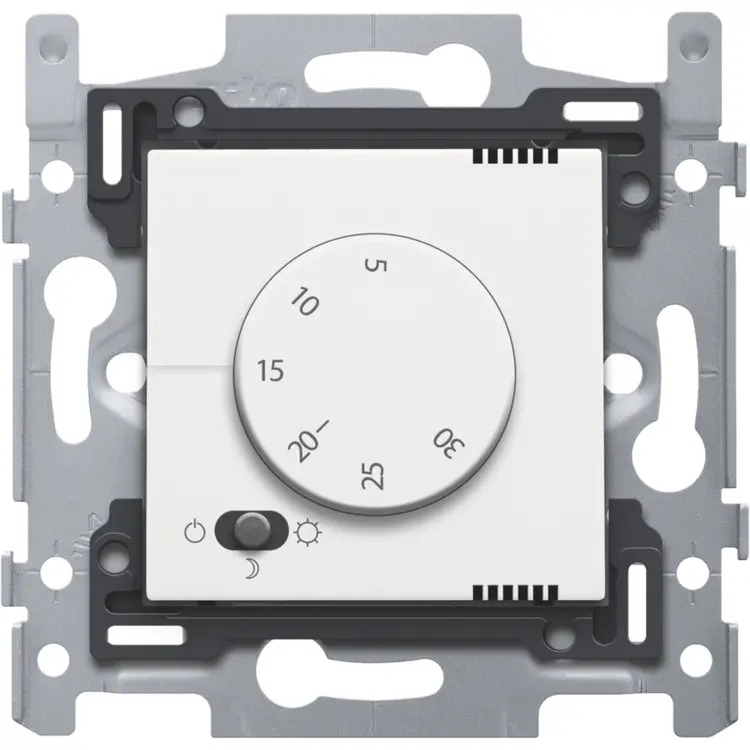

Elektronische thermostaat, white coated.
Functie: Met deze elektronische analoge thermostaat kan je zowel centrale verwarming, elektrische verwarming als airconditioning bedienen. Er zijn 2 werkmodi, verwarming en airco en 3 verschillende standen: aan- en dag regeling, eco en nachtregeling, uit en stand-by. De thermostaat is bedoeld voor inbouw in een muur of wand. Met deze thermostaat kan de temperatuur geregeld worden van +5 °C tot +30 °C. Je kan een minimum- en maximumtemperatuur instellen, zodat de temperatuur b.v. enkel geregeld kan worden tussen +15 °C en +25 °C.
Opdruk: De instelknop heeft een schaalaanduiding die de temperatuur weergeeft in trappen van 5 °C. In de linkerbenedenhoek staat een 3-standenschakelaar met aanduiding van een uitknop, dagregeling (zonnetje) en nachtregeling (maantje).
Kleur: white gelakt (bij benadering NCS S 1002 - B50G, RAL 000 90 00)
Regelbereik: +5 °C tot +30 °C
Instelprecisie: +/- 1 °C
Hysteresis: 1 °C
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Inbouwraam – metaaldikte 1 mm – na het snijden verzinkt op alle zijden, ook op de snijzijden – met 4 inloopsleuven met schroefgat van 7 mm – met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze – met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
Aansluitklemmen: 5 aansluitklemmen
Centerafstand – eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam – verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch – verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd – horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde – extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Draadaansluiting – de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
Draadcapaciteit – 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
Beschermingsgraad: IP20
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Omgevingstemperatuur bij opslag en transport: -20 tot +60 °C
Markering: CE
Technische specificaties
Specificatie | Waarde |
---|---|
Montagewijze | Inbouw (stucwerk) |
Breedte | 85 Millimeter (mm) |
Uitvoering | Overig |
Hoogte | 85 Millimeter (mm) |
Diepte | 40 Millimeter (mm) |
RAL-nummer | 9016 |
Aansluiting | Drie-vierdraads |
Met display | Nee |
Type voeding | 230 V AC |
Bediening | Draai |
Beschermingsgraad (IP) | IP21 |
Type opnemer | Weerstandsopnemer |
Beschermingsgraad (NEMA) | 2 |
Meetbereik onderwaarde | 5 graden Celsius (°C) |
Meetbereik bovenwaarde | 30 graden Celsius (°C) |
Max. spanning contacten | 250 Volt (V) |
Met ontvanger | Nee |
Regelkarakteristiek | Overig |
Met tapwaterschakeling | Nee |
Aantal uitgangen verwarming | 1 |
Aantal uitgangen koeling | 1 |
Met geluidsindicatie | Nee |
Temperatuur afleesbaar | Nee |
Verwarmen | Ja |
Koelen | Ja |
Max. contactbelasting | 8 Ampère (A) |
Type contact | Wisselcontact |
Opnemer extern | Nee |
Thermische terugkoppeling | Geen |
