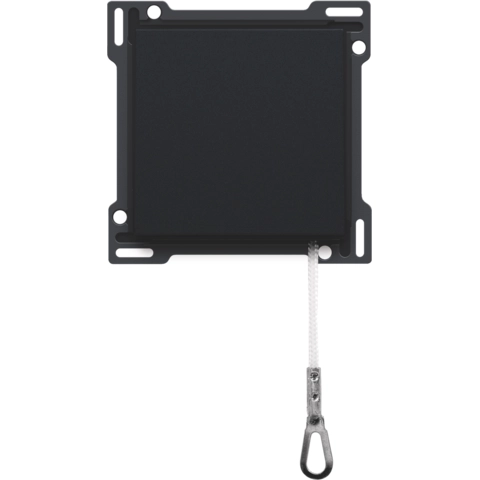

Niko trekkoord trekdrukknop black coated (161-63906)

Afwerkingsset met trekmechanisme voor drukknop (pulsdrukker). Pulsdrukker 170-73015 dient separaat besteld te worden. Afwerkingskleur: black coated. Meer informatie »
Verwachte levertijd: 1-2 weken
Huidige voorraad: 0 stuk(s)
Artikelnummer: 161-63906
EAN: 5413736269903
7,04

Combineren met

Productomschrijving

[doc title="Niko 161-63906 datasheet" url="https://cdn.niko.eu/article/161-63906_nl-NL_datasheet.pdf"]

[doc title="Niko 161-63906 handleiding" url="https://cdn.niko.eu/article/161-63906_nl-NL_manualtechnical.pdf"]

Afwerkingsset met trekmechanisme voor drukknop. Door het treksysteem wordt het lichtpunt bediend. Deze toepassing wordt meestal gebruikt in slaapkamers. Afwerkingskleur: black coated.

De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.

Functie: De toets en het middenschijfje (boord) vormen één geheel.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Kleur: black coated (bij benadering NCS S 9000 N, RAL 9004)
Demontage: Bij demontage van de trekmodule (na het verwijderen van de schroef) moet deze eerst omhooggeduwd en nadien met een schroevendraaier uitgeklikt worden. Dit is aangeduid met een schroevendraaiersymbool en een pijlsymbool. De demontage gebeurt d.m.v. een sleufschroevendraaier.
Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP31-D.
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Brandveiligheid: De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
Afmetingen (HxBxD): 55.8 x 55.8 x 19.5 mm
Keurmerken: KEMA
Markering: CE

Technische specificaties

SpecificatieWaarde
KleurZwart
Breedte45 Millimeter
UitvoeringTrekkoord
HalogeenvrijJa
Hoogte45 Millimeter
Diepte26 Millimeter
GebruikSchakelaar/drukker
OppervlaktebeschermingGelakt
KwaliteitsklasseThermoplast
MateriaalKunststof
BevestigingswijzeOverig
Opdruk/indicatieGeen
Controlevenster/verlichtNee
RAL-nummer (vergelijkbaar)9005
SlagvastheidIK06
Met indicatieveldNee
Met verwisselbare lens/symboolNee
Uitvoering oppervlakteMat
Geschikt voor beschermingsgraad (IP)IP41
Geschikt voor bussysteem-toetsaansluitingNee
Aftastsymbool / barrièrevrijNee
Antibacteriële behandelingJa
