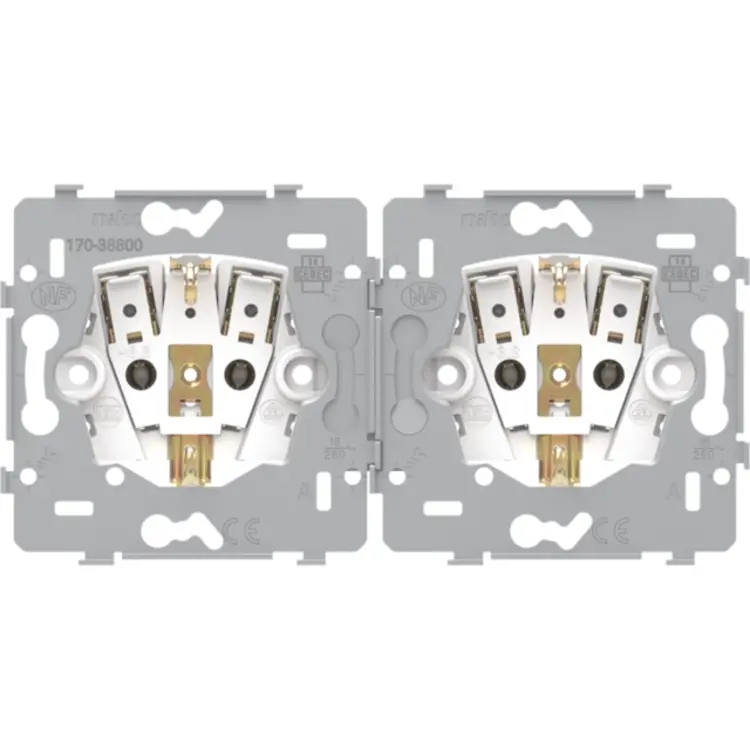

Niko wandcontactdoos 2-voudig met randaarde insteekklemmen (170-38800)

Sokkel voor een dubbele, horizontale stopcontact met randaarde, schroefbevestiging en kinderveiligheid. Deze stopcontact heeft een inbouwdiepte van 28,5 mm. Afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 9 stuk(s)
Artikelnummer: 170-38800
EAN: 5413736305335
10,27

Productomschrijving

[doc title="Niko 170-38800 datasheet" url="https://cdn.niko.eu/article/170-38800_nl-NL_datasheet.pdf"]

Sokkel voor tweevoudige wandcontactdoos met randaarde en kinderveiligheid, inbouwdiepte 28,5mm, insteekklemmen. Beide sokkels van de wandcontactdoos bevat contactbussen met een groot contactoppervlak die niet op de sokkel steunen om te klemmen. De twee sokkels zijn d.m.v. een metalen plaatje aan elkaar gelast. De contactbussen zijn uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (14 mm) van de draden is achteraan op de sokkel onuitwisbaar aangebracht. Op de horizontale as hebben de inloopsleuven elk twee schroefgaten van 7 mm, zodat de wandcontactdoos gemakkelijk geplaatst kan worden in inbouwdozen waarbij de schroefjes op de horizontale as staan of in kanaalsystemen waarbij de tweevoudige voorbedrade wandcontactdoos bevestigd moet worden op montagehouders. Het inbouwraam wordt d.m.v. de schroefgaten over de schroefkop van de schroeven van de inbouwdozen of montagehouders geplaatst en dan verschoven naar de gewenste positie en vastgeschroefd. Voor bevestiging op inbouwdozen waar de schroeven op de verticale as staan, zijn de inloopsleuven op de verticale as elk voorzien van één schroefgat. Dankzij de schroefgaten van 7 mm wordt het inbouwraam over de schroefkop van de schroeven van de inbouwdozen geplaatst en nadien naar links verschoven om ze op de juiste positie te bevestigen. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan alle zijden heeft de sokkel omhooggeplooide zwaluwstaarten waardoor zowel horizontaal als verticaal koppelen (centerafstand 71 x 71 mm) van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. De 4 rechthoekige openingen (7 x 2,5 mm) in het inbouwraam kunnen, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm opvangen. Bij een dergelijke speling kan de afdekplaat alsnog perfect tegen de muur aansluiten.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Inbouwdiepte: 28,5 mm
  • Keurmerken: ÖVE, KEMA, VDE
  • Markering: CE

Technische specificaties

SpecificatieWaarde
Nom. stroom16 Ampère (A)
Nom. spanning250 Volt (V)
MontagewijzeInbouw (stucwerk)
ModelRandaarde (type F)
HalogeenvrijJa
Uitvoeringsvorm afdekkingOverig
Aantal eenheden2
AfsluitbaarNee
Met klapdekselNee
AansluitwijzeSteekklem
Met signaallampNee
Aantal fasen2
Met verhoogde aanraakbeveiligingJa
BeschermingscontactJa
Tekstveld/beschrijvingsvlakNee
UitwerpmechanismeNee
MateriaalkwaliteitThermoplast
OverspanningsbeveiligingNee
Speciale voedingGeen speciale voeding
MateriaalKunststof
BevestigingswijzeBevestiging met schroef
Opdruk/indicatieGeen
SlagvastheidIK06
TransparantNee
Met glaszekeringNee
Geschikt voor beschermingsgraad (IP)IP41
Schakelmateriaalbreedte144 Millimeter (mm)
Schakelmateriaalhoogte73 Millimeter (mm)
Schakelmateriaaldiepte45 Millimeter (mm)
Aantal contactdozen schakelbaar2
Met functieverlichtingNee
Met oriëntatieverlichtingNee
Met ingebouwde USB voedingNee
Met IFTTT ondersteuningNee
Aantal actieve contacten (rond)0
Rond aardingscontactNee
Min. diepte van de inbouwdoos28,5 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
MetallicNee
Antibacteriële behandelingNee
Voor zware omstandigheden (conform VDE)Ja
