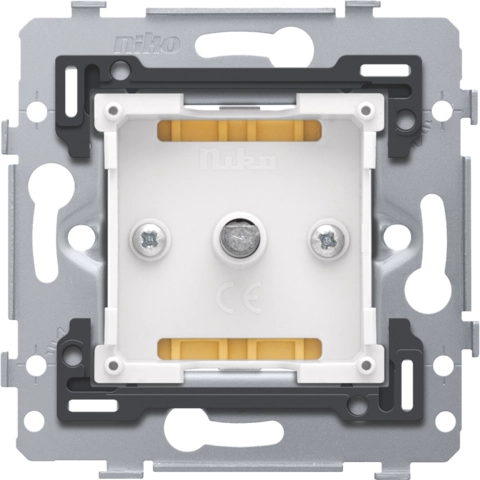

Niko draaischakelaar 3-standen 0-1-2 of 1-2-3 (170-45901)

Mechanisme voor een draaischakelaar voor ventilatiebox of motoren max. 20 A met 3 snelheden, namelijk: 0-1-2 en 1-2-3, met schroefbevestiging. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 52 stuk(s)
Artikelnummer: 170-45901
EAN: 5413736178854
16,47

Productomschrijving

[doc title="Niko 170-45901 datasheet" url="https://cdn.niko.eu/article/170-45901_nl-NL_datasheet.pdf"]

[doc title="Niko 170-45901 handleiding" url="https://cdn.niko.eu/article/170-45901_nl-NL_manualtechnical.pdf"]

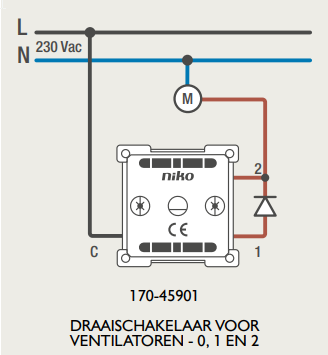

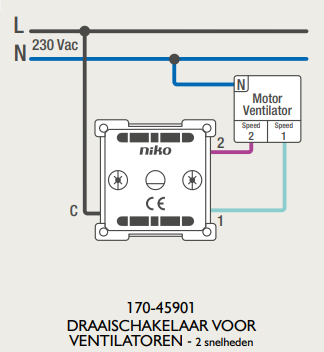

Sokkel voor draaischakelaar voor motoren met 3 snelheden: 0-1-2 en 1-2-3, 20 A/250 Vac,. De schakelaar bevat blokvormige zilvercontacten. De contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven. Deze schroeven hebben een gemengde schroefkop (Pz2 of sleuf 1 x 5,5 mm). Tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. De aansluitklemmen bevinden zich aan de linker- en rechterzijkant van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten (min. 0,75 mm² draad). De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan de rechter- en linkerzijde heeft de sokkel omhooggeplooide zwaluwstaarten waardoor horizontaal koppelen van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. Je kunt de sokkels verticaal koppelen met een centerafstand van 60 x 71 mm door ze in elkaar te schuiven. Ze vergrendelen zich automatisch. Voor het horizontaal koppelen van sokkels met een centerafstand 71 mm, is de sokkel onderaan voorzien van twee voorgevormde lipjes. Door deze lipjes naar beneden te plooien over een afstand van 1 mm, steunt deze perfect op de onderste en is de centerafstand van 71 mm gewaarborgd. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Inbouwdiepte: 28,5 mm
  • Markering: CE

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
BedieningswijzeDraaiknop
HalogeenvrijJa
Met montageplaatJa
AansluitwijzeSchroefklem
Inbouwdiepte28,5 Millimeter (mm)
Nom. (meet)stroom20 Ampère (A)
TerugmeldcontactNee
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Type schakelingSerieschakelaar
DrukvlakschakelaarNee
WasmachineschakelaarNee
Geschikt voor beschermingsgraad (IP)IP41
Schakelmateriaalbreedte72 Millimeter (mm)
Schakelmateriaalhoogte72 Millimeter (mm)
Schakelmateriaaldiepte46 Millimeter (mm)
Tekstveld/beschrijvingsvlakNee
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
VerwarmingsschakelaarNee
Antibacteriële behandelingNee
