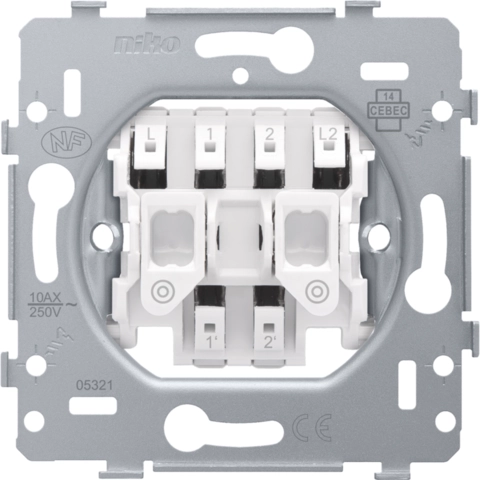

Niko pulsdrukker 2x maak N.O of N.G 10A insteekklemmen (170-75015)

pulsdrukker 2xmaak N.O of N.G 10A insteekklemmen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden. Artikel is niet voorzien van spreidklemmen. Meer informatie »
Verwachte levertijd: 1-2 weken
Huidige voorraad: 0 stuk(s)
Artikelnummer: 170-75015
EAN: 5413736207806
14,58

Combineren met

Productomschrijving

[doc title="Niko 170-75015 datasheet" url="https://cdn.niko.eu/article/170-75015_nl-NL_datasheet.pdf"]

Sokkel voor tweevoudige drukknop N.O. of N.G., 10 A/250 Vac, insteekklemmen. De drukknop bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met insteekklemmen voor het vastklemmen van de draden. Alle aansluitklemmen kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor de integratie van twee verlichtingseenheden. In de linkse en rechtse nis kan een verlichtingseenheid met draadjes geklikt worden.

Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan alle zijden heeft de sokkel omhooggeplooide zwaluwstaarten waardoor zowel horizontaal als verticaal koppelen (centerafstand 71 x 71 mm) van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. De 4 rechthoekige openingen (7 x 2,5 mm) in het inbouwraam kunnen, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm opvangen. Bij een dergelijke speling kan de afdekplaat alsnog perfect tegen de muur aansluiten.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Inbouwdiepte: 18 mm
  • Keurmerken: CEBEC, ÖVE, KEMA, VDE, NF, SEMKO
  • Markering: CE

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
BedieningswijzeDruk-/tiptoetscontact
UitvoeringGroepen drukcontact
HalogeenvrijJa
Contacten2 wisselcontacten
AansluitwijzeSteekklem
OpdrukGeen
Met signaallampNee
Nom. (meet)stroom10 Ampère (A)
Tekstveld/beschrijvingsvlakNee
KwaliteitsklasseOverig
Aantal polen1
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Aantal wippen2
Met verlichtingNee
SlagvastheidIK06
Met lichtbronNee
TransparantNee
Geschikt voor beschermingsgraad (IP)IP41
Aantal contacten als verbreekcontact0
Aantal contacten als maakcontact0
Aantal contacten als wisselcontact2
Schakelmateriaalbreedte73 Millimeter (mm)
Schakelmateriaalhoogte73 Millimeter (mm)
Schakelmateriaaldiepte18 Millimeter (mm)
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
Aantal draaiende contacten0
Contactloze uitvoeringNee
Antibacteriële behandelingNee
