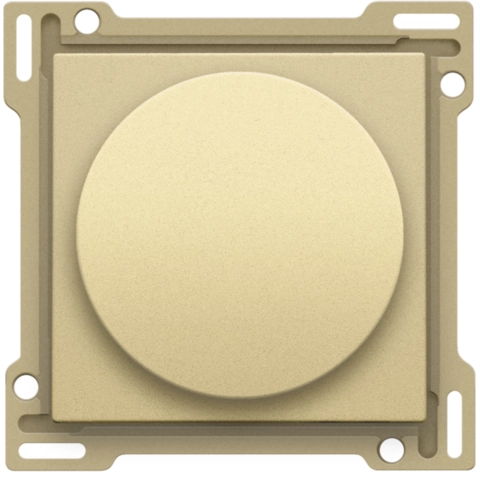

Niko draaiknop 1-2-3 tbv draaischakelaar gold coated (221-65936)

[doc title="Niko 221-65936 datasheet" url="https://cdn.niko.eu/article/221-65936_nl-NL_datasheet.pdf"]

Afwerkingsset 1-2-3 voor draaischakelaar voor motoren, alu gold coated. De centraalplaat wordt op de draaischakelaar geklikt. De instelknop wordt over de bedieningsas van het mechanisme geschoven. Het midden van de centraalplaat is op de bovenzijde onuitwisbaar aangeduid. De instelknop met schaalaanduiding moet tegenover deze aanduiding gepositioneerd worden. De instelknop heeft een ring waarop 1, 2 en 3 onuitwisbaar zijn aangebracht en wordt over de bedieningsas van de draaischakelaar bevestigd.

• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
• Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
• Materiaal grijpring: De grijpring van de instelknop is vervaardigd uit pc+pbt en in de massa donkergrijs gekleurd.
• Kleur: alu-look gold, heeft geen (benaderende) RAL kleur
• Slagvastheid: Na montage is een slagvastheid van IK06 gegarandeerd.
• De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij.
• Afmetingen afwerking: 45 x 45 mm (HxB)

De demontage gebeurt eenvoudig door het lostrekken van de centraalplaat van het mechanisme.

Technische specificaties
