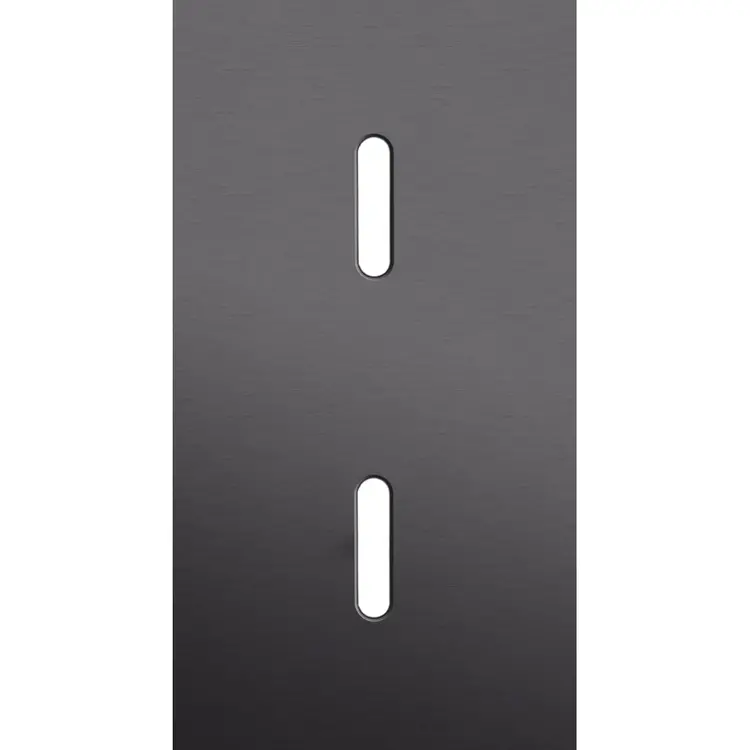

Niko Rocker 2-voudige afdekplaat voor 2 verticale enkele schakelaars alu black brushed (224-56851)

[doc title="Niko 224-56851 datasheet" url="https://cdn.niko.eu/article/224-56851_nl-NL_datasheet.pdf"]

De verticale en tweevoudige Niko Rocker afdekplaat klikt op twee enkelvoudige schakelfuncties die verticaal boven elkaar zijn geplaatst met een centerafstand van 71 mm. De afdekplaat past op elke beschikbare Niko Rocker enkelvoudige schakelfunctie. Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu black). Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), black coated. Het bovenkader is 6 mm dik en het onderkader 2 mm.

Tweevoudige afdekplaat, verticaal 71 mm centerafstand, voor twee enkelvoudige schakelfuncties, Niko Rocker alu black brushed.

• Tweevoudige afdekplaat voor twee mechanismes.
• Kleur: alu black (bij benadering NCS S 8005 - R50B, RAL 000 20 00)
• Aangeraden kleur centraalplaat: alu black
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn.
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu black).
• Materiaal onderkader: Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), black coated.
• Lak onderkader: Het onderkader is black gelakt.
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm.
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past.
• Hartafstand: 71 mm
• Opbouwhoogte: max. 8,5 mm
• Brandveiligheid: zelfdovend: voldoet aan een gloeidraadproef van 650 °C en halogeenvrij
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20D
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 154 x 83 x 13 mm
• Afmetingen zichtbaar (HxBxD): 154 x 83 mm
• Markering: CE

Onderdeel van de designserie Niko Rocker.
