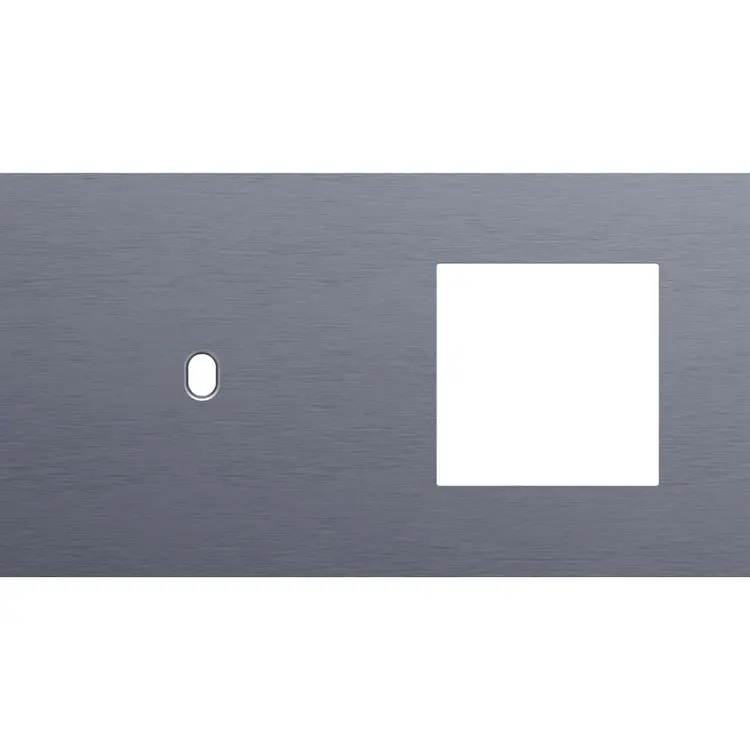

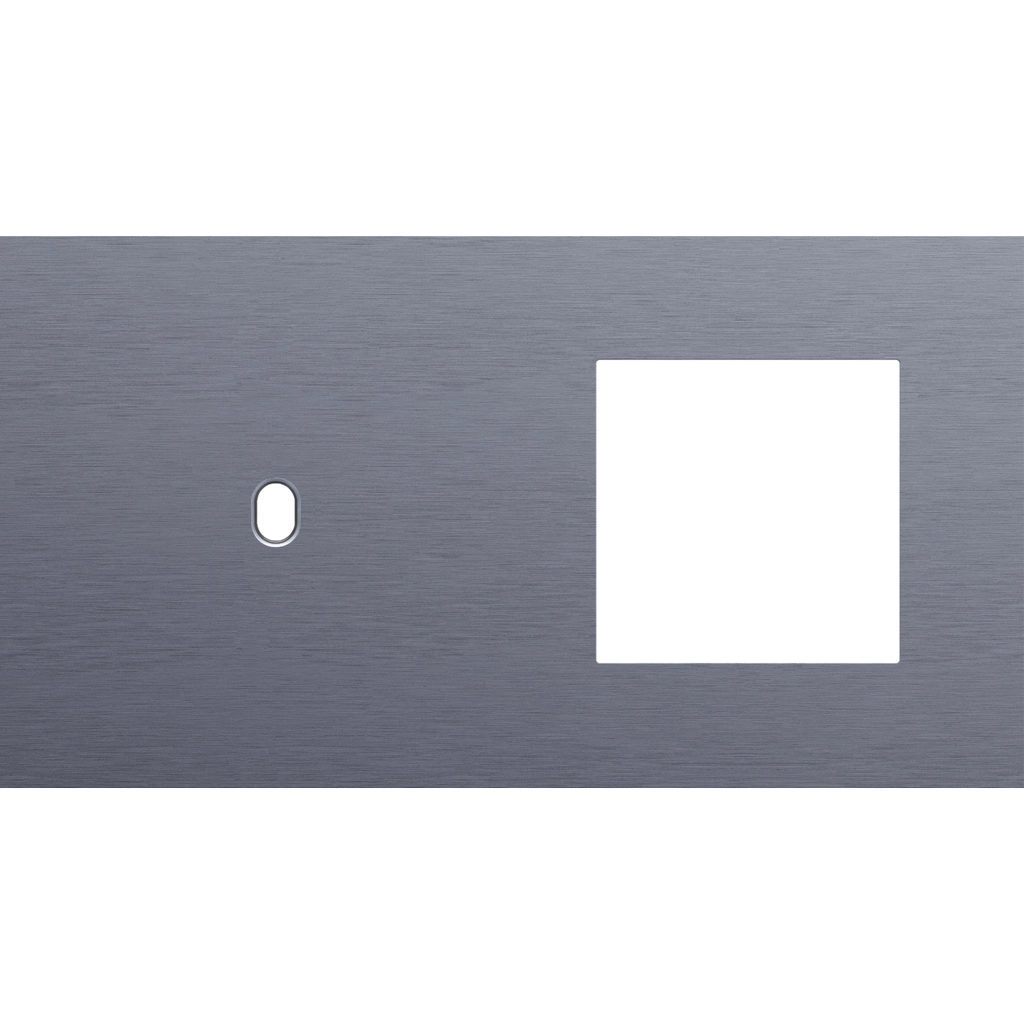

Niko Toggle 2-voudige afdekplaat horizontaal voor 1 enkele schakelaar en 1 x 45x45-functie alu blue grey brushed (226-57805)

Niko 226-57805 datasheet

De horizontale, tweevoudige Niko Toggle-afdekplaat klikt op één enkelvoudige schakelfunctie en één 45x45 mm functie die horizontaal naast elkaar zijn geplaatst, met een centerafstand van 71 mm. De afdekplaat is compatibel met alle beschikbare Niko 45x45 mm afwerkingssets en Niko Toggle enkelvoudige schakelfuncties.
Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader, die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu blue grey). Het anodisatieproces kan leiden tot lichte kleurverschillen. Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), blue grey coated. Het bovenkader is 6 mm dik en het onderkader 2 mm.

Tweevoudige afdekplaat, horizontaal 71 mm centerafstand, voor één enkelvoudige schakelfunctie en één 45 x 45 mm functie, Niko Toggle alu grey brushed.

• Tweevoudige afdekplaat voor twee mechanismes
• Kleur: alu blue grey (bij benadering NCS S 8005 - R80B, RAL 240 30 05)
• Aangeraden kleur centraalplaat: alu blue grey voor Niko Toggle afwerkingssets en blue grey coated voor andere afwerkingssets
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu blue grey). Het anodisatieproces kan leiden tot lichte kleurverschillen.
• Materiaal onderkader: Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), blue grey coated.
• Lak onderkader: Het onderkader is blue grey gelakt
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past
• Hartafstand: 71 mm
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (h x b x d): 83 x 154 x 13 mm
• Afmetingen zichtbaar (h x b x d): 83 x 154 mm
• Markering: CE

Technische specificaties
