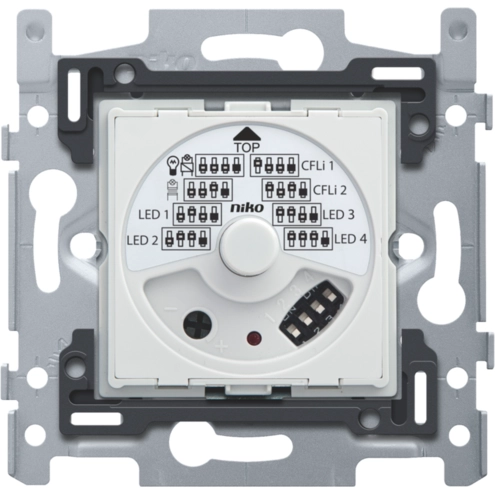

Niko universele LED draaidimmer 3-draads 5-325W (310-01901)

LED draaidimmer met CAB-ontstoring, met een vermogen van 5 tot 325 W, 3-draads (nuldraad vereist). Fase aan- en afsnijding kan simpel ingesteld worden. Een afwerkingsset XXX-31003 en afdekraam in een kleur naar keuze moeten afzonderlijk besteld worden. Meer informatie »
Verwachte levertijd: Voor 18u besteld, morgen in huis*
Huidige voorraad: 14 stuk(s)
Artikelnummer: 310-01901
EAN: 5413736298415
99,38

Combineren met

Productomschrijving

[doc title="Niko 310-01901 datasheet" url="https://cdn.niko.eu/article/310-01901_nl-NL_datasheet.pdf"]

[doc title="Niko 310-01901 handleiding" url="https://cdn.niko.eu/article/310-01901_nl-NL_manualtechnical.pdf"]

NIKO universele draaiknopdimmer met CAB-ontstoring, 5 - 325 W, 3-draads. Universele inbouwdimmer met draaiknopregeling voor capacitieve, inductieve en resistieve belastingen inclusief dimbare led- en spaarlampen. Faseafsnijding voor resistieve en capacitieve belastingen. Faseaansnijding voor inductieve belastingen. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. De dimmer kan in de plaats van enkelpolige schakelaars worden gemonteerd. Daarnaast kan de dimmer ook worden gebruikt in een circuit met meerdere bedieningspunten (ter vervanging van een wissel- of kruisschakeling), gecombineerd met (maximaal 5) draaiknopextensies (310-0200X). Voor gebruik met of zonder lichtwaardegeheugen.

De contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden. Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan de rechter- en linkerzijde heeft de sokkel omhooggeplooide zwaluwstaarten waardoor horizontaal koppelen van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. Je kunt de sokkels verticaal koppelen met een centerafstand van 60 x 71 mm door ze in elkaar te schuiven. Ze vergrendelen zich automatisch. Voor het horizontaal koppelen van sokkels met een centerafstand 71 mm, is de sokkel onderaan voorzien van twee voorgevormde lipjes. Door deze lipjes naar beneden te plooien over een afstand van 1 mm, steunt deze perfect op de onderste en is de centerafstand van 71 mm gewaarborgd. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.

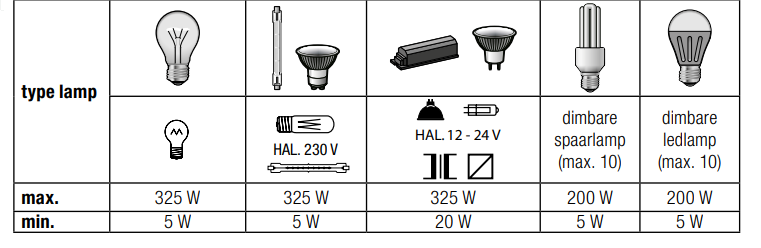

  • Draadcapaciteit: 2 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Minimale belasting: 5 W/20 VA
  • Maximale belasting 230V-halogeenlampen: 325 W
  • Maximale belasting elektronische transformator: 325 VA
  • Maximale belasting gewikkelde transformator: 325 VA
  • Maximale belasting gloeilampen: 200 W
  • Maximale belasting ledlampen: 200 W (lamptype bepaalt het maximumaantal lampen)
  • Maximale belasting ringkerntransformator: 325 VA
  • Maximale belasting spaarlampen (CFLi): 200 W (lamptype bepaalt het maximumaantal lampen)
  • Bromvrij: ja
  • CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
  • Beveiliging overbelasting: thermische overbelastingsbeveiliging. Beveiliging tegen repetitive overbelasting. Automatische herstelfunctie van de beveiligingen.
  • Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
  • Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 35 °C zal de maximale belasting 5 % dalen per 5 °C
  • Aansluitklemmen: 4 aansluitklemmen
  • Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
  • Markering: CE

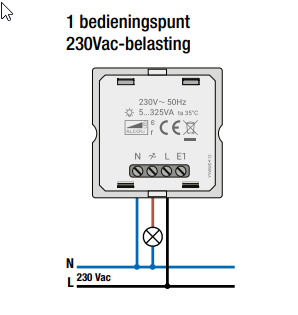

schema_310-01901

Documentatie

- Niko 310-01901 dimmer handleiding

Technische specificaties

SpecificatieWaarde
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
BedieningswijzeDraai/drukknop
HalogeenvrijJa
AansluitwijzeSchroefklem
KwaliteitsklasseOverig
Type belastingUniverseel en LED retrofit
MateriaalMetaal
BevestigingswijzeSchroefbevestiging
LichtwaardegeheugenJa
Ingang voor nevenunitJa
SeriedimmerNee
Geschikt voor toepassing met bewegingsmelderNee
Geschikt voor toepassing met RF-drukkerNee
Geschikt voor toepassing met IR-drukkerNee
Geschikt voor toepassing met aanwezigheidsmelderNee
Geschikt voor toepassing met drukkerNee
Geschikt voor toepassing met tijdschakelaar/timerNee
Nom. vermogen20 - 325 Voltampère (VA)
Schakelmateriaalbreedte71 Millimeter (mm)
Schakelmateriaalhoogte71 Millimeter (mm)
Min. diepte van de inbouwdoos40 Millimeter (mm)
