Niko universele draaidimmer LED 3-300W 2-draads (310-03901)

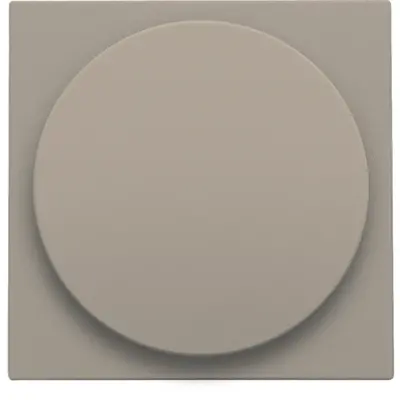

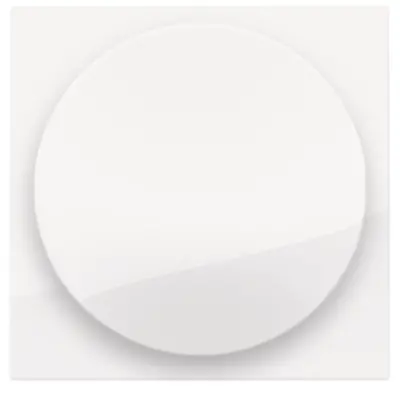

Universele 2-draads draai-knopdimmer met CAB-ontstoring*, 3 tot 300 Watt. Fase aan-en afsnijding techniek handmatig instelbaar. Een afwerkingsset (dimmerknop) XXX-31003 en afdekplaat in een kleur naar keuze moeten afzonderlijk besteld worden.

Verwachte levertijd: voor maandag 18u besteld, dinsdag in huis*
Huidige voorraad: 13 stuk(s)
Artikelnummer:310-03901
EAN:5413736355804
101,53

Combineren met

Productomschrijving

[doc title="Niko 310-03901 datasheet" url="https://cdn.niko.eu/article/310-03901_nl-NL_datasheet.pdf"]

[doc title="Niko 310-03901 handleiding" url="https://cdn.niko.eu/article/310-03901_nl-NL_manualtechnical.pdf"]

Sokkel voor universele draaiknopdimmer met CAB-ontstoring, 3 - 300 W, 2-draads. Universele inbouwdimmer met draaiknopregeling voor capacitieve, inductieve en resistieve belastingen inclusief dimbare ledlampen. Faseafsnijding voor resistieve en capacitieve belastingen. Faseaansnijding voor inductieve belastingen. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien. Kan in combinatie met een pulsdrukker op meerdere plekken bediend worden. Gebruik met of zonder geheugen, instelbaar via de drukknopingang. Minimumdimniveau is instelbaar voor een optimaal dimbereik en het vermijden van knipperende of uitdovende lampen op een minimumdimstand. Onverliesbaar geheugen. Voor gebruik met of zonder lichtwaardegeheugen. Een dimmerknop (eindigend op -31003) en een afdekraam naar keuze moeten afzonderlijk worden besteld.
Let op: de dimmer heeft geen spreidklemmen/klauwbevestiging en kan daarom alleen met schroeven in een inbouwdoos worden gemonteerd!

De contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden. Bij het monteren in een inbouwdoos worden schroeven gebruikt. Het inbouwraam heeft een metaaldikte van 1 mm en is verzinkt op alle zijden, inclusief de snijranden. Het inbouwraam heeft vier inloopsleuven voor schroefbevestiging in inbouwdozen en vier schroefgaten voor montage op panelen. De sokkel kan zowel horizontaal als verticaal worden gekoppeld, waarbij de centerafstanden automatisch worden behouden door ingebouwde vergrendelingsmechanismen. Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De boord is voorzien van rechthoekige openingen met multipositionele snaphaken, waardoor de afdekplaat altijd vlak tegen de muur kan worden bevestigd, zelfs als de inbouwdoos niet perfect is geplaatst. Als de inbouwdoos uit het pleisterwerk steekt, kunnen de snaphaken een speling van 1 à 1,2 mm opvangen. Als de inbouwdoos te diep zit, kunnen de snaphaken een speling tot 1,8 mm opvangen. Tot slot zorgen de vier ronde openingen ervoor dat de afdekplaat correct gepositioneerd blijft ten opzichte van de centraalplaat.

  • Draadcapaciteit: 2 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Minimale belasting: 3 W

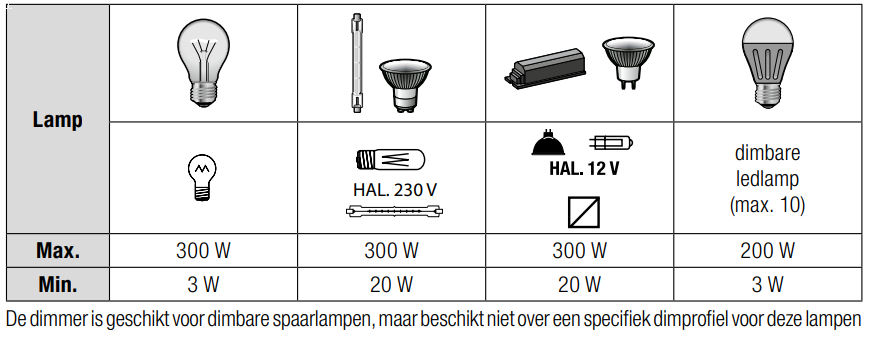

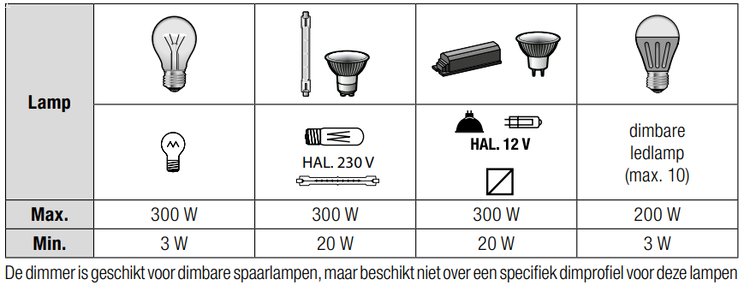

  • ​Maximale belasting:
    - elektronische transformator: 300 VA
    - gewikkelde transformator: 300 VA
    - ringkerntransformator: 300 VA
    - dimbare ledlampen in faseaansnijding: 100 W
    - ​dimbare ledlampen in faseafsnijding: 200 W
  • Bromvrij: ja
  • *CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
  • Beveiliging overbelasting: thermische overbelastingsbeveiliging. Beveiliging tegen repetitive overbelasting. Automatische herstelfunctie van de beveiligingen.
  • Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
  • Aansluitklemmen: 3 aansluitklemmen
  • Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
  • Markering: CE

Documentatie

- Niko 310-03901 dimmer handleiding

Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement met adapterplaat
Bedieningswijze: Draai/drukknop
Halogeenvrij: Ja
Aansluitwijze: Schroefklem
Kwaliteitsklasse: Overig
Type belasting: Universeel
Materiaal: Metaal
Bevestigingswijze: Schroefbevestiging
Lichtwaardegeheugen: Ja
Seriedimmer: Nee
Geschikt voor toepassing met bewegingsmelder: Nee
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Nee
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Nee
Nom. vermogen: 3 - 300 Voltampère (VA)
Schakelmateriaalbreedte: 71 Millimeter (mm)
Schakelmateriaalhoogte: 71 Millimeter (mm)
Min. diepte van de inbouwdoos: 40 Millimeter (mm)
