Niko LED draaidimmer 4-200W 2-draads (310-04901)

Draaidimmer (2-draads) met fase-afsnijding is geschikt voor dimbare LED lampen (12V/230V), 230V gloei-/ en halogeenlampen en 12V halogeenlampen met elektronische transformator. Een dimmerknop (XXX-31003) en afdekraam naar keuze afzonderlijk bestellen.

Verwachte levertijd: voor 18u besteld, morgen in huis*
Huidige voorraad: 17 stuk(s)
Artikelnummer:310-04901
EAN:5413736365773
60,85

Combineren met

Productomschrijving

[doc title="Niko 310-04901 datasheet" url="https://cdn.niko.eu/article/310-04901_nl-NL_datasheet.pdf"]

[doc title="Niko 310-04901 handleiding" url="https://cdn.niko.eu/article/310-04901_nl-NL_manualtechnical.pdf"]

Sokkel voor draaiknopdimmer voor ledlampen van 4 tot 200 W, 2-draads, met schroefbevestiging. Dit is een inbouwdimmer met draaiknopregeling. De fase-afsnijdingstechnologie is geschikt voor zowel capacitieve belastingen (verlichting gevoed door elektronische transformatoren) als resistieve belastingen (zoals dimbare ledlampen). Een dimmerknop (eindigend op -31003) en een afdekraam naar keuze moeten afzonderlijk worden besteld.
Let op: de dimmer heeft geen spreidklemmen/klauwbevestiging en kan daarom alleen met schroeven in een inbouwdoos worden gemonteerd!

De dimmer wordt ingeschakeld door op de knop te drukken en gedimd door eraan te draaien. De dimsnelheid varieert afhankelijk van de draaisnelheid. Deze dimmer kan alleen in enkelpolige schakelingen worden gebruikt en is niet geschikt voor wissel- of kruisschakelingen. De dimmer kan met of zonder geheugen worden gebruikt, wat betekent dat het ingestelde lichtniveau bewaard blijft, zelfs na een stroomonderbreking. Het minimumdimniveau kan worden aangepast om knipperende of uitdovende lampen op de laagste dimstand te vermijden. Daarnaast kan het boostniveau worden aangepast om ervoor te zorgen dat alle soorten ledlampen correct inschakelen.

Bij het monteren in een inbouwdoos worden schroeven gebruikt. Het inbouwraam heeft een metaaldikte van 1 mm en is verzinkt op alle zijden, inclusief de snijranden. Het inbouwraam heeft vier inloopsleuven voor schroefbevestiging in inbouwdozen en vier schroefgaten voor montage op panelen. De sokkel kan zowel horizontaal als verticaal worden gekoppeld, waarbij de centerafstanden automatisch worden behouden door ingebouwde vergrendelingsmechanismen.

De opzetboorden zijn gemaakt van pc+asa en zijn met het inbouwraam verbonden via een smeltproces. De boord is voorzien van rechthoekige openingen met multipositionele snaphaken, waardoor de afdekplaat altijd vlak tegen de muur kan worden bevestigd, zelfs als de inbouwdoos niet perfect is geplaatst. Als de inbouwdoos uit het pleisterwerk steekt, kunnen de snaphaken een speling van 1 à 1,2 mm opvangen. Als de inbouwdoos te diep zit, kunnen de snaphaken een speling tot 1,8 mm opvangen. Tot slot zorgen de vier ronde openingen ervoor dat de afdekplaat correct gepositioneerd blijft ten opzichte van de centraalplaat.

Specificaties:

  • Draadcapaciteit: 2 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz

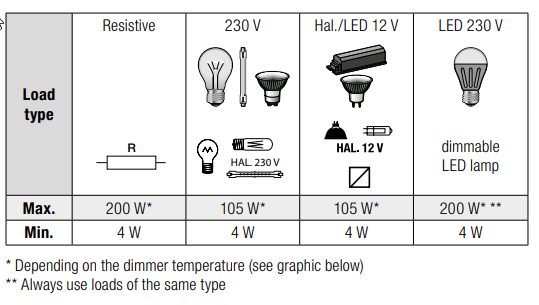

  • Minimale belasting: 4 W
  • Maximale belasting gloei/halogeenlampen of LED met trafo (driver): 105 W
  • Maximale belasting 230V LED lampen: 200 W (lamptype bepaalt het maximumaantal lampen)
  • Bromvrij: minimaal bij juiste combinatie dimmer en lamp
  • Beveiliging: zelfherstellende, ingebouwde beveiliging tegen overbelasting en oververhitting
  • Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
  • Omgevingstemperatuur: 0 – +40 °C
  • Inbouwdiepte: 40 mm minimumdiepte van de inbouwdoos
  • Afmetingen (HxBxD): 73 x 71.5 x 50 mm
  • Markering: CE

Documentatie:

- Niko 310-04901 dimmer handleiding

Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement met adapterplaat
Bedieningswijze: Draai/drukknop
Halogeenvrij: Ja
Aansluitwijze: Schroefklem
Frequentie: 50 - 50 Hertz (Hz)
Kwaliteitsklasse: Overig
Type belasting: Universeel
Materiaal: Metaal
Bevestigingswijze: Schroefbevestiging
Lichtwaardegeheugen: Ja
Seriedimmer: Nee
Geschikt voor toepassing met bewegingsmelder: Nee
Geschikt voor toepassing met RF-drukker: Nee
Geschikt voor toepassing met IR-drukker: Nee
Geschikt voor toepassing met aanwezigheidsmelder: Nee
Geschikt voor toepassing met drukker: Ja
Geschikt voor toepassing met tijdschakelaar/timer: Nee
Nom. vermogen: 4 - 200 Voltampère (VA)
Schakelmateriaalbreedte: 71 Millimeter (mm)
Schakelmateriaalhoogte: 71 Millimeter (mm)
Min. diepte van de inbouwdoos: 40 Millimeter (mm)
