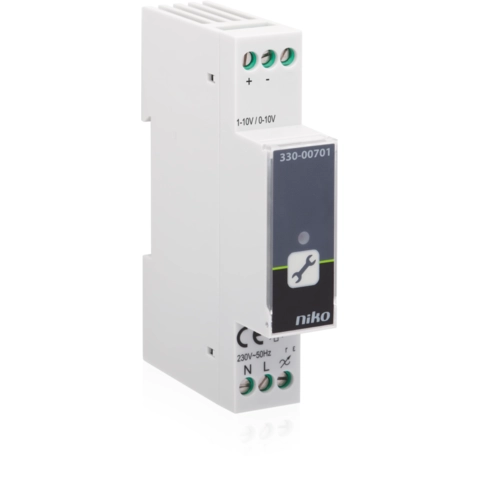

Niko universele modulaire dimmer 5-350W analoog (330-00701)

Universele modulaire dimmer CAB-ontstoring 5 - 350 W voor DIN-railmontage is 1TE breed en wordt gestuurd met een analoge sturing. Geschikt voor dimmen van dimbare lampen (m.a.w. resistieve, inductieve, capacitieve belastingen, dimbare led- en spaarlampen. Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 5 stuk(s)
Artikelnummer: 330-00701
EAN: 5413736293670
134,76

Combineren met

Productomschrijving

[doc title="Niko 330-00701 datasheet" url="https://cdn.niko.eu/article/330-00701_nl-NL_datasheet.pdf"]

[doc title="Niko 330-00701 handleiding" url="https://cdn.niko.eu/article/330-00701_nl-NL_manualtechnical.pdf"]

Universele modulaire dimmer CAB-ontstoring 5 - 350 W analoog. Deze modulaire dimmer functioneert zowel met het faseaansnijdings- als met het faseafsnijdingsprincipe. De keuze van het lamptype gebeurt door instellingen op de module. Daarnaast kan ook het lampspecifieke minimale dimniveau ingesteld worden. De dimmer is voorzien van een automatische detectie en indicatie in geval van foutconditie (overbelasting, kortsluiting …). De dimmer kan gestuurd worden met een spanningsstuursignaal van 0 tot 10 V, hiermee is een lichtregeling mogelijk van min. tot max. lichtintensiteit.

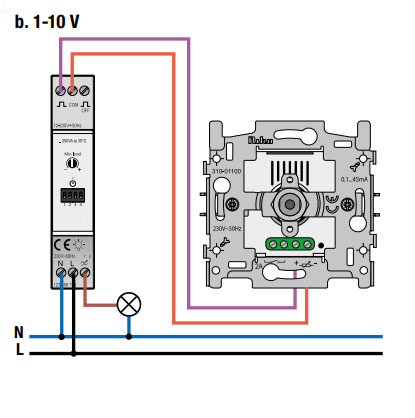

De 0-10V-spanningsstuursignalen worden gebruikt in professionele toepassingen zoals de Nikobus-dimcontroller of PLC. Als de ingangsspanning beneden de drempelspanning (±1 V) ligt, blijft de aangesloten belasting uit. Als de ingangsspanning gelijk is aan de drempelspanning, zal de aangesloten belasting oplichten op de laagste lichtintensiteit. Als de ingangsspanning 10 V bedraagt, zal de aangesloten belasting oplichten op hoogste lichtintensiteit. De dimmer kan tevens gestuurd worden met een stroomstuursignaal van 1 tot 10 V, hiermee is een lichtregeling mogelijk van de laagste tot de hoogste lichtintensiteit. De intensiteit van de stroom die door de stuurkring vloeit, bepaalt het lichtniveau. Als de ingangsspanning beneden de drempelspanning ligt (±1,5 V), blijft de aangesloten belasting uit. Als geen stuursignaal is aangesloten, zal de aangesloten belasting oplichten op min. lichtintensiteit. Als de ingangsspanning 10 V bedraagt, zal de aangesloten belasting oplichten op de hoogste lichtintensiteit.

  • Draadcapaciteit: 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Minimale belasting: 5 W/20 VA
  • Maximale belasting 230V-halogeenlampen: 350 W
  • Maximale belasting elektronische transformator: 350 VA
  • Maximale belasting gewikkelde transformator: 350 VA
  • Maximale belasting gloeilampen: 350 W
  • Maximale belasting ledlampen: 200 W (lamptype bepaalt het maximumaantal lampen)
  • Maximale belasting ringkerntransformator: 350 VA
  • Maximale belasting spaarlampen (CFLi): 200 W (lamptype bepaalt het maximumaantal lampen)
  • CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
  • Beveiliging overbelasting: thermische overbelastingsbeveiliging met automatische herstelfunctie
  • Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
  • Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 35 °C zal de maximale belasting 5 % dalen per 5 °C
  • Aansluitklemmen: 3 aansluitklemmen bovenaan en 3 aansluitklemmen onderaan
  • DIN-afmetingen: DIN 5,5 TE
  • Markering: CE

Universele modulaire dimmer CAB-ontstoring 5 - 350 W analoog. Deze modulaire dimmer functioneert zowel met het faseaansnijdings- als met het faseafsnijdingsprincipe. De keuze van het lamptype gebeurt door instellingen op de module. Daarnaast kan ook het lampspecifieke minimale dimniveau ingesteld worden. De dimmer is voorzien van een automatische detectie en indicatie in geval van foutconditie (overbelasting, kortsluiting …). De dimmer kan gestuurd worden met een spanningsstuursignaal van 0 tot 10 V, hiermee is een lichtregeling mogelijk van min. tot max. lichtintensiteit.

De 0-10V-spanningsstuursignalen worden gebruikt in professionele toepassingen zoals de Nikobus-dimcontroller of PLC. Als de ingangsspanning beneden de drempelspanning (±1 V) ligt, blijft de aangesloten belasting uit. Als de ingangsspanning gelijk is aan de drempelspanning, zal de aangesloten belasting oplichten op de laagste lichtintensiteit. Als de ingangsspanning 10 V bedraagt, zal de aangesloten belasting oplichten op hoogste lichtintensiteit. De dimmer kan tevens gestuurd worden met een stroomstuursignaal van 1 tot 10 V, hiermee is een lichtregeling mogelijk van de laagste tot de hoogste lichtintensiteit. De intensiteit van de stroom die door de stuurkring vloeit, bepaalt het lichtniveau. Als de ingangsspanning beneden de drempelspanning ligt (±1,5 V), blijft de aangesloten belasting uit. Als geen stuursignaal is aangesloten, zal de aangesloten belasting oplichten op min. lichtintensiteit. Als de ingangsspanning 10 V bedraagt, zal de aangesloten belasting oplichten op de hoogste lichtintensiteit.

  • Draadcapaciteit: 2 x 1,5 mm² of 1 x 2,5 mm² per aansluitklem
  • Voedingsspanning: 230 Vac ± 10 %, 50 Hz
  • Minimale belasting: 5 W/20 VA
  • Maximale belasting 230V-halogeenlampen: 350 W
  • Maximale belasting elektronische transformator: 350 VA
  • Maximale belasting gewikkelde transformator: 350 VA
  • Maximale belasting gloeilampen: 350 W
  • Maximale belasting ledlampen: 200 W (lamptype bepaalt het maximumaantal lampen)
  • Maximale belasting ringkerntransformator: 350 VA
  • Maximale belasting spaarlampen (CFLi): 200 W (lamptype bepaalt het maximumaantal lampen)
  • CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
  • Beveiliging overbelasting: thermische overbelastingsbeveiliging met automatische herstelfunctie
  • Beveiliging kortsluiting: elektronische kortsluitingsbeveiliging
  • Capaciteitsvermindering: bij een omgevingstemperatuur hoger dan 35 °C zal de maximale belasting 5 % dalen per 5 °C
  • Aansluitklemmen: 3 aansluitklemmen bovenaan en 3 aansluitklemmen onderaan
  • DIN-afmetingen: DIN 5,5 TE
  • Markering: CE

Technische specificaties

SpecificatieWaarde
MontagewijzeDRA (DIN-rail adapter)
SamenstellingOverig
BedieningswijzeOverig
HalogeenvrijJa
AansluitwijzeSchroefklem
Type belastingUniverseel
MateriaalKunststof
Geschikt voor toepassing met drukkerJa
Nom. vermogen5 - 325 Voltampère
Nom. spanning207 - 253 Volt
