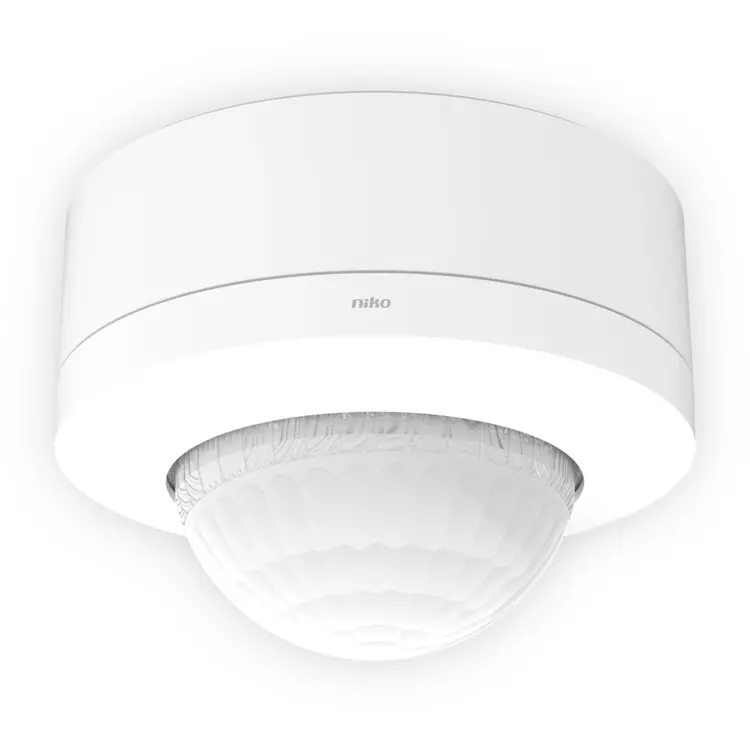

Niko bewegingsmelder m48hc dali-2 (353-852411)

[doc title="Niko 353-852411 datasheet" url="https://cdn.niko.eu/article/353-852411_nl-NL_datasheet.pdf"]

Bewegingsmelder M48HC, DALI-2, master, 18 – 53 m, IP54, voor hoge plafonds, voor opbouw, wit.
Melder voor hoge plafonds, voor opbouw
Lichtsturing in tot 4 zones (daglichtgestuurd)
Snelle bekabeling met schroefloze en makkelijk bereikbare insteekklemmen
Inbedrijfstelling met behulp van app (iOS/Android) en 2-wegs Bluetooth® communicatie
Ondersteunt DALI-broadcast (standaard) en DALI-adresseerbaar (maximaal 64 toestellen)
Gepreconfigureerde functies: – Automatische configuratie / oriëntatieverlichting / nachtmodus – Verlichtingsscenario's – bepaal en beheer tot 16 lichtscenario's – Draadloze communicatie master-to-master voor activering van: vouwdeur, lichtsturing in aangrenzende ruimtes, onbeperkt aantal DALI-toestellen ( > 64 DALI-toestellen) – Multizone voor boardverlichting en smartboardverlichting – Instelbaar wit met behulp van geïntegreerde presets of integratie van andere merken – Human Centric Lighting (24 voorinstellingen) – Relaisuitgang - HVAC-bediening / standbyminimalisatie / verlichting (Aan/Uit) – Extern relais voor HVAC / standbyminimalisatie / verlichting (Aan/Uit) – Instelbaar inschakelniveau wanneer daglichtsturing uitgeschakeld is – Instelbare PIR-gevoeligheid (5 niveaus incl. uitschakelen) in 3 x 120° – Logfunctie houdt recente veranderingen bij
DALI-daglichtsturing kan opgeheven worden met 230V-drukknop - verschillende opties beschikbaar
Externe DALI 2-inputtoestellen via DALI-bus - tot 64 toestellen
Er kan een externe trigger worden aangesloten, bv. veiligheidsalarm
Online portaal voor de back-up en uitwisseling van configuratiebestanden
Instellingen en configuratie kunnen worden beveiligd met een pincode
IP54 beschermingsgraad Technische gegevens
Technologie detector: PIR
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Detector output: DALI Broadcast/DALI Addressable
Maximaal verbruik: 0.6 W
Maximaal stroomverbruik draadloze link actief: 0.65 W
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Kortsluitingsgedrag met uitschakeling tot gevolg: spanning onder 12 V, langer dan 1,3 s
Kortsluitingsgedrag met herstartperiode: om de 14 s tot geslaagde poging
Maximale spanning op de DALI-bus: 15 Vdc
Maximaal gegarandeerde stroomsterkte op de DALI-bus: 200 mA
Maximale voedingsstroom: 250 mA
Maximale opstarttijd DALI: <1200 ms
Maximale opstarttijd PIR-detectie: 1 min 10 s
Maximumaantal voorschakelapparaten op de DALI-bus: 64
Maximaal aantal dimbare zones: 4
Aantal kanalen: 1 kanaal
Bereik lichtintensiteit: 20 lux – 2000 lux, ?
Uitschakelvertraging: pulse, 30 s – 2 h, ?
Detectiehoek: 360°
Detectiebereik (PIR): ø 53 m vanop een hoogte van 12 m
Omgevingstemperatuur: -25 – +40 °C
Montage: opbouw
Montagehoogte: 4 – 12 m
Gebruik: enkel geschikt voor montage binnenshuis
Relaiscontact: N.O. (max. 10 A), potentiaalvrij
Potentiaalvrij contact: NO, 230 V, µ10 A
Maximale belasting gloei- en halogeenlampen (cos? = 1): 2300 W
Maximale belasting fluorescentielampen (cos? ? 0,5): 1200 VA
Maximale belasting fluorescentielampen (cos? ? 0,9): 1200 VA
Maximale belasting laagspanningshalogeenlampen: 350 W
Maximale belasting spaarlampen (CFLi): 350 W
Maximale belasting ledlampen 230 V: 350 W
Maximale belasting leddriver: 500 VA
Maximale belasting elektronische transformator: 500 VA
Maximale capacitieve belasting: 140 µF
Maximale inschakelstroom: 165 A/20 ms – 800 A/200 µs
Kleur: white (bij benadering RAL 9010)
Afmetingen (HxBxD): 100 x 100 x 70.7 mm
Afmetingen zichtbaar (HxBxD): 100 x 100 x 70.7 mm
Maximumbereik Bluetooth® (vrij veld, afhankelijk van het toestel): 50 m
Werkfrequentie: 2.4 GHz
Maximaal radiofrequent vermogen: -2 dBm
Instellingen wijzigen: Niko detector tool app (iOS-Android) en 2-wegs Bluetooth® communicatie
Beschermingsgraad: IP54
Slagvastheid: IK04
Beschermingsklasse: Klasse II-toestel.
Halogeenvrij: ja
Markering: CE
