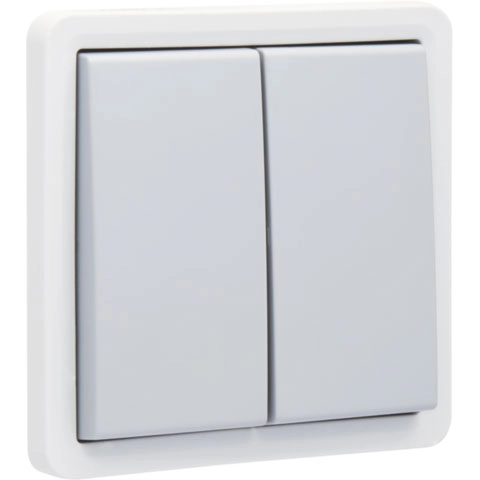

Niko Hydro serieschakelaar met schroefklemmen 10A grijs (700-31500)

Deze serieschakelaar is voorzien van schroefklemmen en kan in een spuitwaterdichte opbouwdoos of inbouwkader geplaatst worden. Het geheel is spuitwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen. Meer informatie »
Verwachte levertijd: Voor maandag 18u besteld, dinsdag in huis*
Huidige voorraad: 9 stuk(s)
Artikelnummer: 700-31500
EAN: 5413736277328
12,20

Productomschrijving

[doc title="Niko 700-31500 datasheet" url="https://cdn.niko.eu/article/700-31500_nl-NL_datasheet.pdf"]

Spuitwaterdichte serieschakelaar 10 AX/250 Vac met schroefklemmen, exclusief opbouwdoos.

De schakelaar bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. Het mechanisme bevat aansluitklemmen met gemengde schroefkop (Pz1-Sleuf 0,85 x 5 mm), tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Alle aansluitklemmen kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.

Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.

  • Aantal mechanismes: 1
  • Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
  • Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
  • Kleur: De schakelaar is lichtgrijs in de massa gekleurd RAL 7035 (NCS S1502-B) en de bedieningstoets donkergrijs (NCS S3502-B).
  • Keurmerken: CEBEC, ÖVE, KEMA, NF
  • Markering: CE
  • Chemische weerstand: ammoniakrijke omgevingen kunnen leiden tot snellere veroudering van de sokkel.

Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeOpbouw
SamenstellingBedieningselement
BedieningswijzeWip/drukker
KleurGrijs
HalogeenvrijJa
Met montageplaatJa
AansluitwijzeSchroefklem
Inbouwdiepte11 Millimeter (mm)
Nom. (meet)stroom10 Ampère (A)
TerugmeldcontactNee
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Type schakelingSerieschakelaar
Aantal wippen2
RAL-nummer (vergelijkbaar)7036
DrukvlakschakelaarJa
SlagvastheidIK06
WasmachineschakelaarNee
Uitvoering oppervlakteMat
Geschikt voor beschermingsgraad (IP)IP55
Schakelmateriaalbreedte72 Millimeter (mm)
Schakelmateriaalhoogte72 Millimeter (mm)
Schakelmateriaaldiepte20 Millimeter (mm)
Tekstveld/beschrijvingsvlakNee
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
VerwarmingsschakelaarNee
Antibacteriële behandelingNee
