Niko Hydro wandcontactdoos 2-voudig RA met 2x M20 ingang opbouw insteekklemmen horizontaal grijs (700-37836)
Productomschrijving
[doc title="Niko 700-37836 datasheet" url="https://cdn.niko.eu/article/700-37836_nl-NL_datasheet.pdf"]

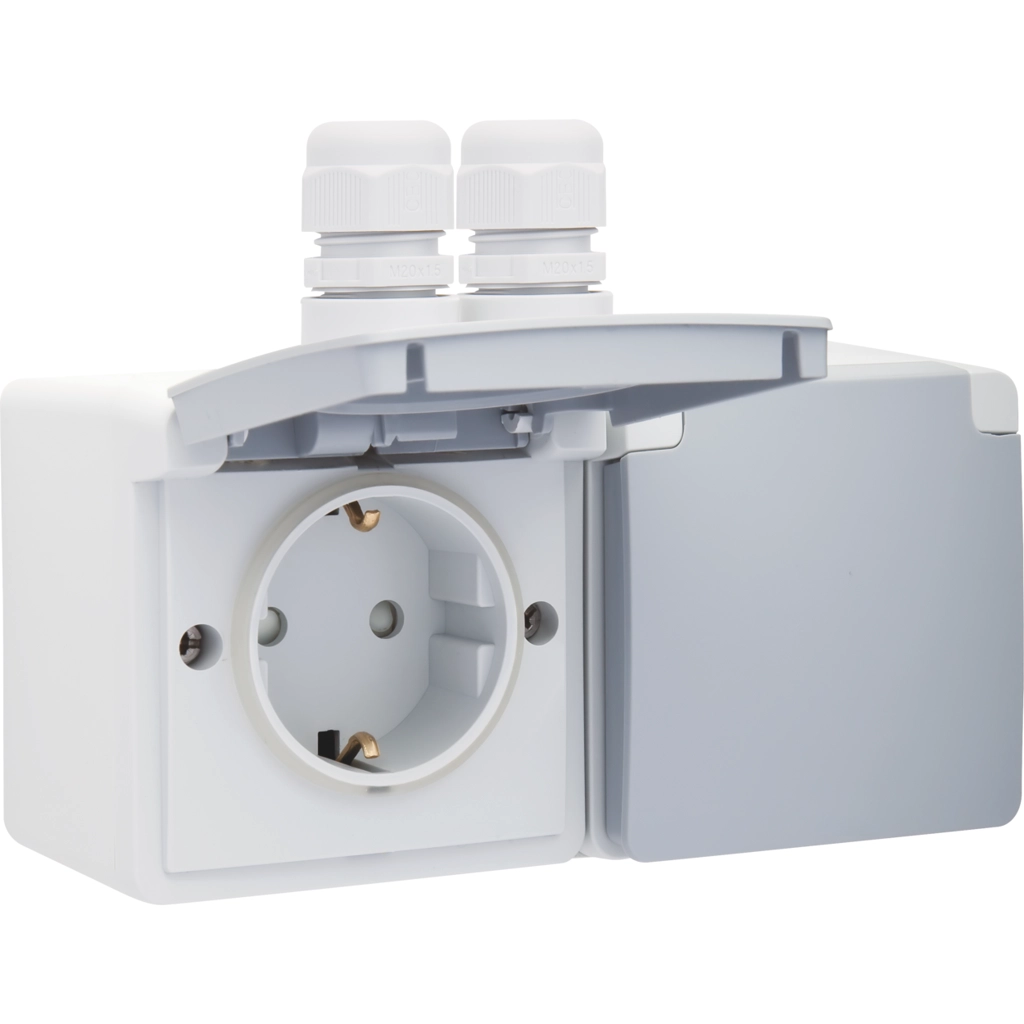

Spuitwaterdicht dubbel horizontaal stopcontact 16 A/250 Vac met beschermingsafsluiters en voorbedraad – inclusief doos met twee M20-ingangen met wartels, insteekklemmen, grijs. Elk stopcontact wordt volledig bedekt door een naar boven scharnierende beschermklep. Een veer en een bevestigingshaakje houden de beschermklep stevig dicht.
Maximale nominale waarde vermogenschakelaar: 16 A (1,5 mm²) / 20 A (2,5 mm²) (beperkt door nationale regelgeving voor installaties)
Dichting: Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
Aantal mechanismes: 2
Materiaal sokkel – ureumformaldehyde (UF) met hoge hitteresistentie – wit RAL9010 (bij benadering)
Materiaal afwerking: Het stopcontact is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm). Het beschermingsdeksel is vervaardigd uit vormvaste ABS.
Materiaal aarding randaarde in hoogwaardige messing
Materiaal opbouwdoos: De opbouwdoos is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm).
Bedradingsruimte – 15,7 mm bedradingsruimte onder het mechanisme – mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos – een snapverbinding houdt het bedrade mechanisme op zijn plaats
Draadaansluiting – contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden – manuele ontgrendeling of ontgrendeling met een schroevendraaier langs de voorzijde
Draadcapaciteit – alle aansluitklemmen aan de bovenzijde van de sokkel – tot 4 x 2,5 mm² draad per aansluitklem
Materiaal aarding: randaarde in hoogwaardige messing
Ontmantelingslengte – 14 mm ontmantelingslengte – onuitwisbare aanduiding achterzijde: ontmantelingslengte
Opbouwdoos: De stopcontacten zijn gemonteerd in een dubbele horizontale spuitwaterdichte opbouwdoos met aan de boven- of onderzijde twee M20-ingangen voor de inbouw van twee apparaten. De doos wordt geleverd met twee M20-wartels en 1 blindstop M20. Elk stopcontact heeft een aangespoten dichting en sluit hermetisch af op de dubbele doos. De bevestigingspunten van deze dubbele horizontale doos bevinden zich 50 mm uit elkaar op de verticale as en 71 mm uit elkaar op de horizontale as. Deze maataanduiding is onuitwisbaar aangebracht op de bodem van elke doos. De ovale schroefopeningen kunnen een onnauwkeurige boring opvangen. Door een persborging verzekert een afdichting de beschermingsgraad en dubbele isolatie. De doos beschikt over twee diagonale uitbreekbare condensatieopeningen.
Beschermingsgraad: IP55 voor de samenstelling van een stopcontact en spuitwaterdichte montagedoos
Slagvastheid: De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C
Kleur: Het stopcontact is lichtgrijs (in de massa gekleurd, bij benadering NCS S 1502 - B, RAL 7035) en het beschermingsdeksel donkergrijs (in de massa gekleurd, bij benadering NCS S 3502 - B)
Keurmerken: KEMA
Markering: CE
Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.
Technische specificaties
Specificatie | Waarde |
---|---|
Nom. stroom | 16 Ampère (A) |
Nom. spanning | 250 Volt (V) |
Montagewijze | Opbouw |
Kleur | Grijs |
Model | Randaarde (type F) |
Halogeenvrij | Ja |
Aantal eenheden | 2 |
Afsluitbaar | Nee |
Met klapdeksel | Ja |
Aansluitwijze | Steekklem |
Oppervlaktebescherming | Onbehandeld |
Met signaallamp | Nee |
Aantal fasen | 2 |
Met verhoogde aanraakbeveiliging | Ja |
Met aan/uitschakelaar | Nee |
Beschermingscontact | Ja |
Tekstveld/beschrijvingsvlak | Nee |
Uitwerpmechanisme | Nee |
Materiaalkwaliteit | Thermoplast |
Stekkerstand gedraaid | Nee |
Overspanningsbeveiliging | Nee |
Speciale voeding | Geen speciale voeding |
Materiaal | Kunststof |
Bevestigingswijze | Bevestiging met schroef |
Opdruk/indicatie | Geen |
RAL-nummer (vergelijkbaar) | 7035 |
Slagvastheid | IK07 |
Transparant | Nee |
Uitvoering oppervlakte | Mat |
Met glaszekering | Nee |
Geschikt voor beschermingsgraad (IP) | IP55 |
Schakelmateriaalbreedte | 145 Millimeter (mm) |
Schakelmateriaalhoogte | 73 Millimeter (mm) |
Schakelmateriaaldiepte | 62 Millimeter (mm) |
Aantal contactdozen schakelbaar | 2 |
Met functieverlichting | Nee |
Met oriëntatieverlichting | Nee |
Met ingebouwde USB voeding | Nee |
Met IFTTT ondersteuning | Nee |
Aantal actieve contacten (rond) | 0 |
Aantal actieve contacten (vlak) | 4 |
Rond aardingscontact | Nee |
Compatible met Apple HomeKit | Nee |
Compatible met Google Assistant | Nee |
Compatible met Amazon Alexa | Nee |
Metallic | Nee |
Antibacteriële behandeling | Nee |
Voor zware omstandigheden (conform VDE) | Nee |
