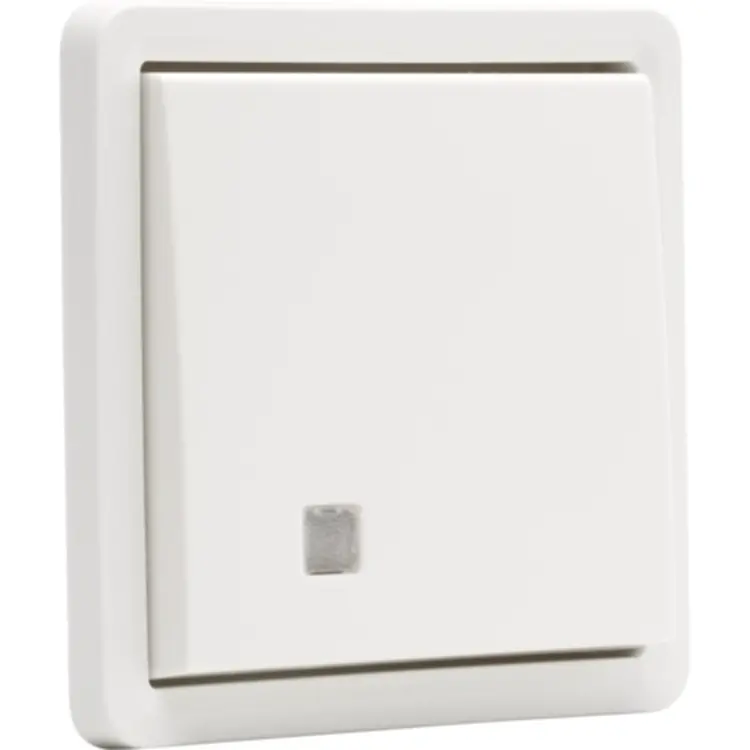

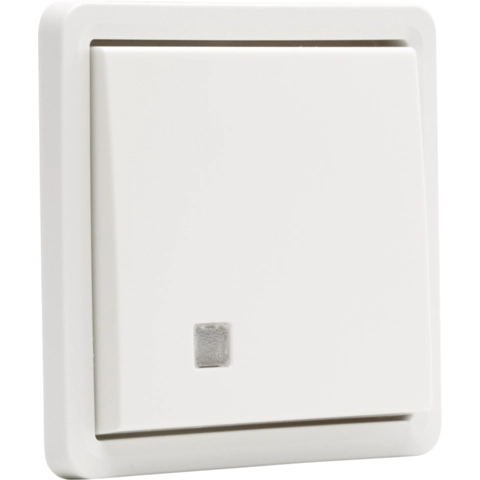

Niko Hydro verlichtbare drukknop 1-voudig met transparant venster en 1 maak- of verbreekcontact met insteekklemmen wit (701-30005)

Deze verlichtbare drukknop is voorzien van een toets met een doorschijnende lens zonder symbool en een maak (N.O.)- of een verbreekcontact (N.G.).Combineren met een opbouwdoos of inbouwkader. De verlichtingseenheden moeten afzonderlijk besteld worden.

Verwachte levertijd: 1-2 weken
Huidige voorraad: 0 stuk(s)
Artikelnummer:701-30005
EAN:5413736346512
10,08

Productomschrijving

[doc title="Niko 701-30005 datasheet" url="https://cdn.niko.eu/article/701-30005_nl-NL_datasheet.pdf"]

Spuitwaterdichte, verlichtbare drukknop 10 A/250 Vac met doorschijnend venster en een N.O.- of N.G.-contact, exclusief opbouwdoos, met insteekklemmen, white. De drukknop bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met insteekklemmen met ontgrendeling voor het vastklemmen van de draden.

De ontgrendelingen worden langs de voorzijde manueel of met een schroevendraaier bediend. Het mechanisme is ook voorzien van een derde bijkomende aansluitklem die toelaat een verlichtingseenheid aan te sluiten. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (12 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De toets bevat links onderaan een vierkante doorschijnende lens (6,7 x 6,7 mm) voor schakelaars of drukknoppen die met een verlichtingseenheid uitgerust worden. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.

Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.

  • Aantal mechanismes: 1
  • Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
  • Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
  • Kleur: De grondstof is in de massa white gekleurd (RAL 9010).
  • Keurmerken: CEBEC, ÖVE, KEMA, NF
  • Markering: CE

Nom. spanning: 250 Volt (V)
Montagewijze: Opbouw
Samenstelling: Basiselement met complete behuizing
Bedieningswijze: Drukknop
Kleur: Wit
Uitvoering: Enkel drukcontact
Halogeenvrij: Ja
Contacten: 1 maakcontact, 1 verbreekcontact
Aansluitwijze: Steekklem
Opdruk: Geen
Oppervlaktebescherming: Geen (onbehandeld)
Met signaallamp: Nee
Nom. (meet)stroom: 10 Ampère (A)
Tekstveld/beschrijvingsvlak: Nee
Terugmeldcontact: Nee
Kwaliteitsklasse: Overig
Materiaal: Kunststof
Bevestigingswijze: Schroefbevestiging
Aantal wippen: 1
Met verlichting: Ja
RAL-nummer (vergelijkbaar): 9010
Slagvastheid: IK07
Met lichtbron: Nee
Transparant: Nee
Uitvoering oppervlakte: Mat
Geschikt voor beschermingsgraad (IP): IP55
Aantal contacten als verbreekcontact: 1
Aantal contacten als maakcontact: 1
Aantal contacten als wisselcontact: 0
Schakelmateriaalbreedte: 73 Millimeter (mm)
Schakelmateriaalhoogte: 73 Millimeter (mm)
Schakelmateriaaldiepte: 32 Millimeter (mm)
Met IFTTT ondersteuning: Nee
Compatible met Apple HomeKit: Nee
Compatible met Google Assistant: Nee
Compatible met Amazon Alexa: Nee
Aantal draaiende contacten: 0
Contactloze uitvoering: Nee
Antibacteriële behandeling: Nee
