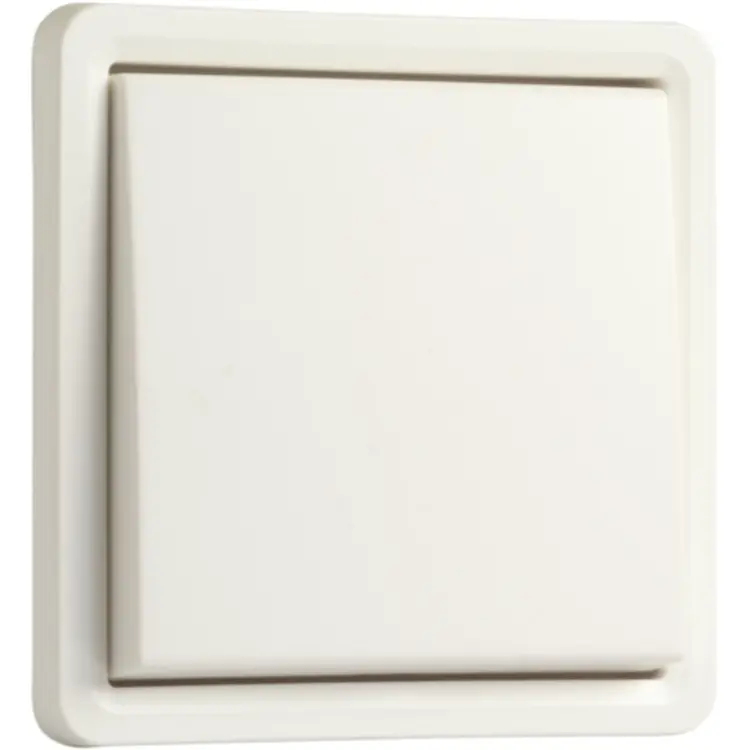

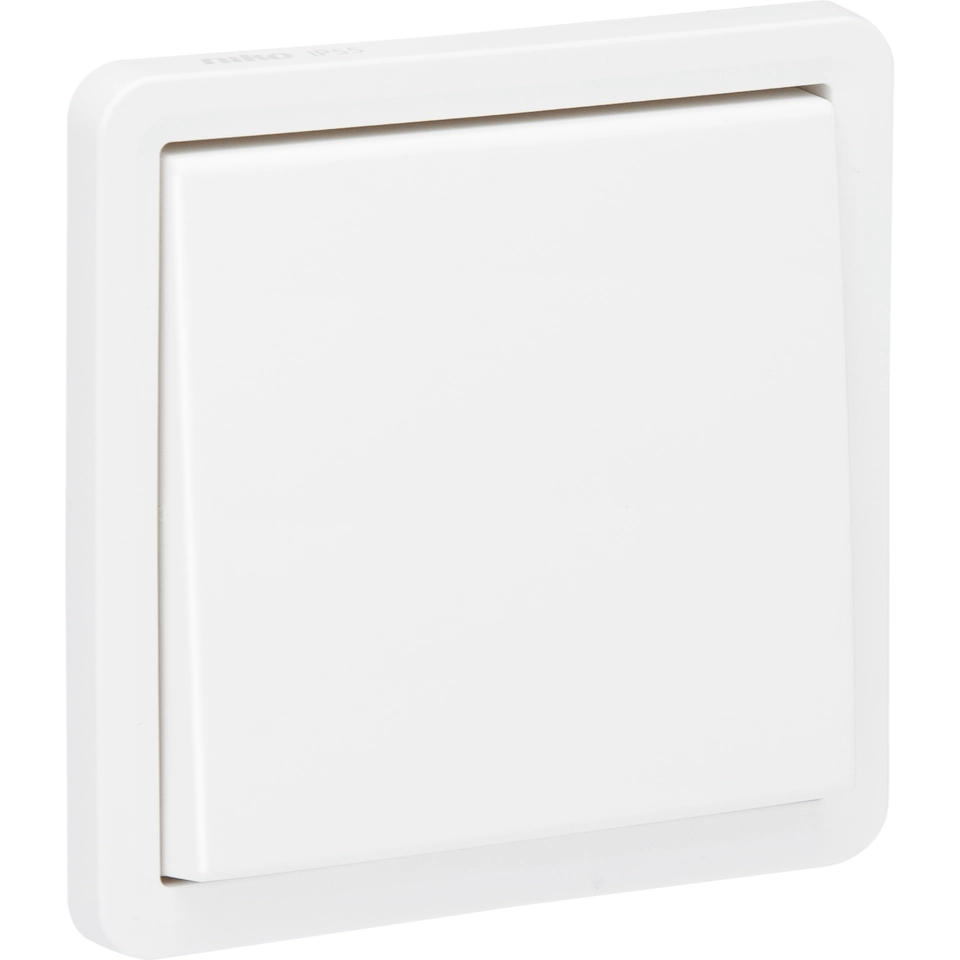

Niko Hydro wisselschakelaar met schroefklemmen 16A wit (701-31616)
Productomschrijving
[doc title="Niko 701-31616 datasheet" url="https://cdn.niko.eu/article/701-31616_nl-NL_datasheet.pdf"]
Spuitwaterdichte wisselschakelaar 16 A/250 Vac met schroefklemmen, exclusief opbouwdoos,white.
De schakelaar bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. Het mechanisme bevat aansluitklemmen met gemengde schroefkop (Pz1-Sleuf 0,85 x 5 mm), tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Alle aansluitklemmen kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.
- Aantal mechanismes: 1
- Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
- Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
- Kleur: De grondstof is in de massa white gekleurd (RAL 9010).
- Keurmerken: CEBEC, ÖVE, KEMA, NF
- Markering: CE
Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Nom. spanning | 250 Volt (V) |
| Montagewijze | Opbouw |
| Samenstelling | Bedieningselement |
| Bedieningswijze | Wip/drukker |
| Kleur | Wit |
| Halogeenvrij | Ja |
| Met montageplaat | Ja |
| Aansluitwijze | Schroefklem |
| Inbouwdiepte | 11 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Terugmeldcontact | Nee |
| Materiaal | Kunststof |
| Bevestigingswijze | Schroefbevestiging |
| Type schakeling | Wisselschakelaar |
| Aantal wippen | 1 |
| RAL-nummer (vergelijkbaar) | 9010 |
| Drukvlakschakelaar | Ja |
| Slagvastheid | IK06 |
| Wasmachineschakelaar | Nee |
| Uitvoering oppervlakte | Mat |
| Geschikt voor beschermingsgraad (IP) | IP55 |
| Schakelmateriaalbreedte | 72 Millimeter (mm) |
| Schakelmateriaalhoogte | 72 Millimeter (mm) |
| Schakelmateriaaldiepte | 20 Millimeter (mm) |
| Tekstveld/beschrijvingsvlak | Nee |
| Met IFTTT ondersteuning | Nee |
| Min. diepte van de inbouwdoos | 40 Millimeter (mm) |
| Compatible met Apple HomeKit | Nee |
| Compatible met Google Assistant | Nee |
| Compatible met Amazon Alexa | Nee |
| Verwarmingsschakelaar | Nee |
| Antibacteriële behandeling | Nee |
