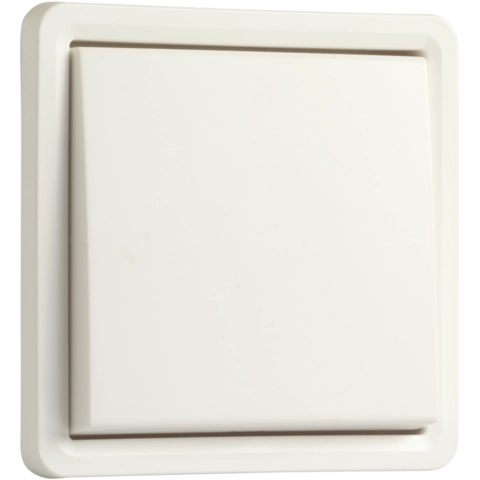

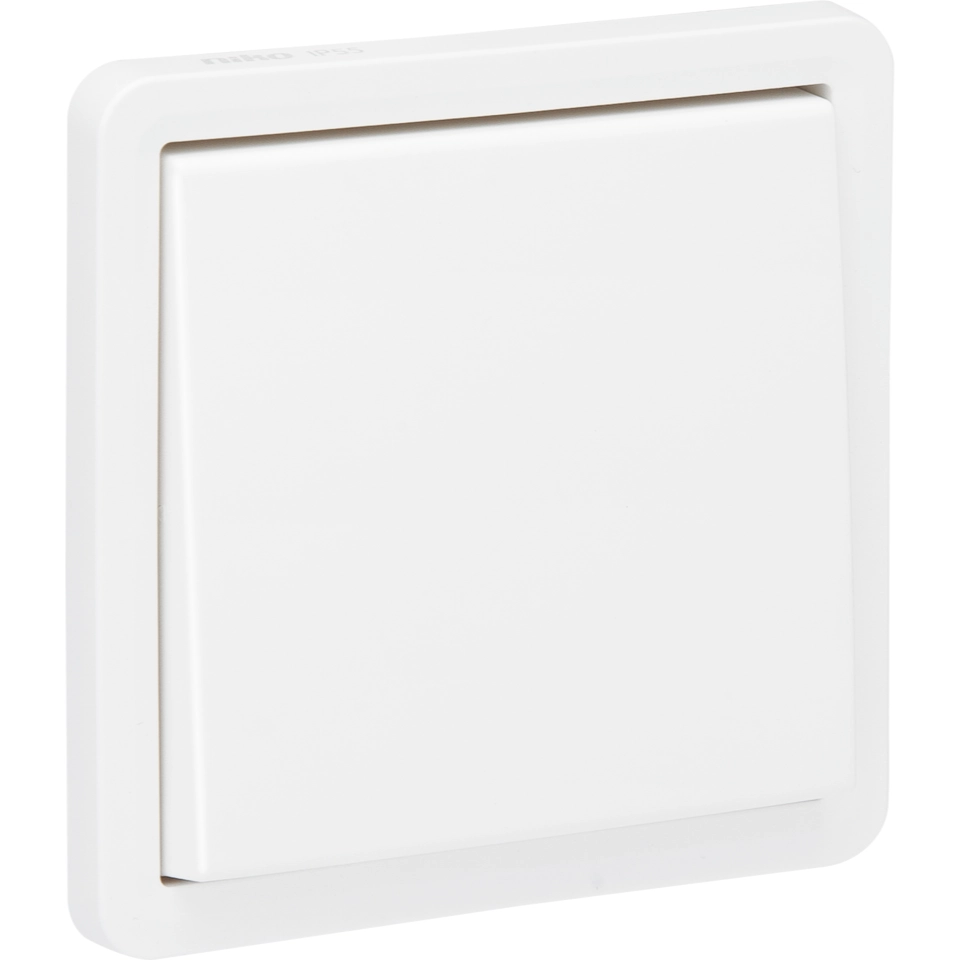

Niko Hydro kruisschakelaar met insteekklemmen 10A wit (701-31705)

Deze spuitwaterdichte kruisschakelaar is voorzien van insteekklemmen en wordt in een spuitwaterdichte opbouwdoos of inbouwkader geplaatst. Kruisschakelaar wordt tussen twee wisselschakelaars geplaatst, voor bediening op meer dan twee plekken. Kleur: wit. Meer informatie »
Verwachte levertijd: 1-2 weken
Huidige voorraad: 0 stuk(s)
Artikelnummer: 701-31705
EAN: 5413736346970
12,26

Productomschrijving

[doc title="Niko 701-31705 datasheet" url="https://cdn.niko.eu/article/701-31705_nl-NL_datasheet.pdf"]

Spuitwaterdichte kruisschakelaar 10 AX/250 Vac met insteekklemmen, exclusief opbouwdoos.

De schakelaar bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met insteekklemmen met ontgrendeling voor het vastklemmen van de draden. De ontgrendelingen worden langs de voorzijde manueel of met een schroevendraaier bediend. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (12 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht. De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is. De functie wordt in een spuitwaterdichte opbouwdoos geplaatst. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.

Bedradingsruimte: Twee lateraal geplaatste houders in de doos grijpen het mechanisme vast. Een snapverbinding houdt het bedrade mechanisme op zijn plaats. Onder het mechanisme blijft er 21,9 mm bedradingsruimte over. Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos. De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.

  • Aantal mechanismes: 1
  • Beschermingsgraad: De samenstelling van een mechanisme en een inbouwdoos heeft een beschermingsgraad IP55.
  • Slagvastheid: Na montage is een slagvastheid van IK07 gegarandeerd.
  • Kleur: De grondstof is in de massa white gekleurd (RAL 9010).
  • Keurmerken: CEBEC, ÖVE, KEMA, NF
  • Markering: CE

Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeOpbouw
SamenstellingBedieningselement
BedieningswijzeWip/drukker
KleurWit
HalogeenvrijJa
Met montageplaatJa
AansluitwijzeSteekklem
Inbouwdiepte11 Millimeter (mm)
Nom. (meet)stroom10 Ampère (A)
TerugmeldcontactNee
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Type schakelingKruisschakelaar
Aantal wippen1
RAL-nummer (vergelijkbaar)9010
DrukvlakschakelaarJa
SlagvastheidIK06
WasmachineschakelaarNee
Uitvoering oppervlakteMat
Geschikt voor beschermingsgraad (IP)IP55
Schakelmateriaalbreedte72 Millimeter (mm)
Schakelmateriaalhoogte72 Millimeter (mm)
Schakelmateriaaldiepte20 Millimeter (mm)
Tekstveld/beschrijvingsvlakNee
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
VerwarmingsschakelaarNee
Antibacteriële behandelingNee
