Niko hydro 2xdrukknop verl. (701-35105)

[doc title="Niko 701-35105 datasheet" url="https://cdn.niko.eu/article/701-35105_nl-NL_datasheet.pdf"]

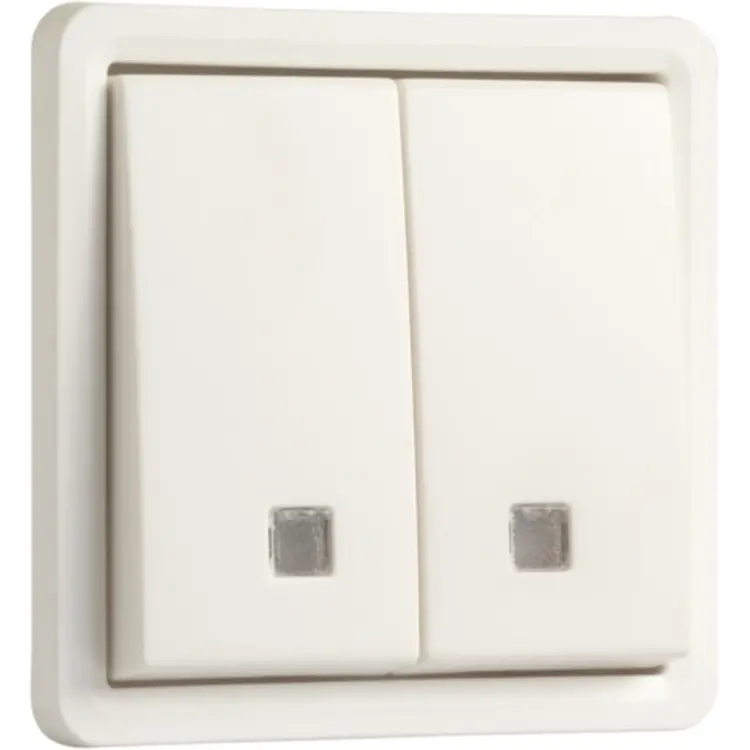

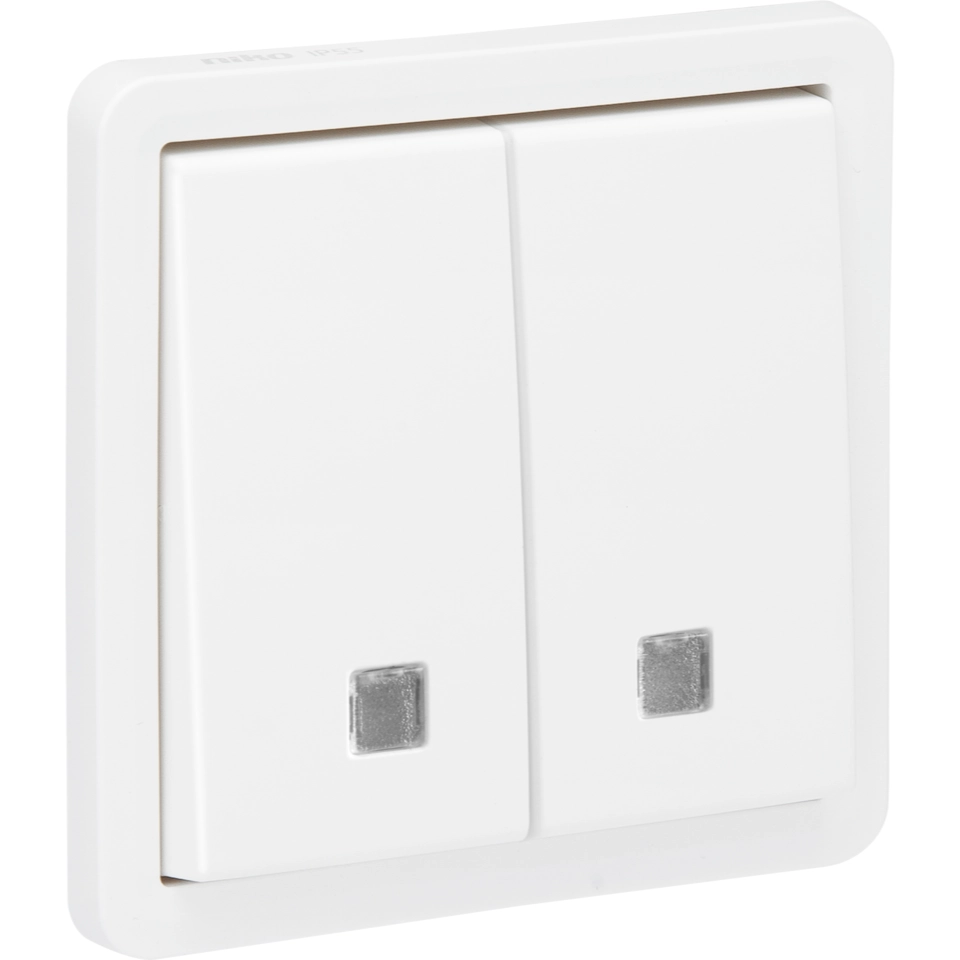

Spuitwaterdichte, verlichtbare dubbele drukknop 10 A/250 Vac met 2 N.O.- of N.G.-contacten met insteekklemmen, wit.
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Kleur: wit (in de massa gekleurd, bij benadering NCS S 0502 - Y50R, RAL 9010)
Dichting: Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
Lens: Beide toetsen bevatten in het midden onderaan een vierkante doorschijnende lens (6,7 x 6,7mm) voor schakelaars of drukknoppen die met twee verlichtingseenheden uitgerust kunnen worden.
Aantal mechanismes: 1
Materiaal sokkel – ureumformaldehyde (UF) met hoge hitteresistentie – wit RAL9010 (bij benadering)
Materiaal afwerking: De schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste ABS.
Draadaansluiting – contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden – manuele ontgrendeling of ontgrendeling met een schroevendraaier langs de voorzijde
Draadcapaciteit – tot 2 x 2,5 mm² draad per aansluitklem
Bedradingsruimte – 21,9 mm bedradingsruimte onder het mechanisme – mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos – een snapverbinding houdt het bedrade mechanisme op zijn plaats
Ontmantelingslengte – 12 mm ontmantelingslengte – onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema – onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement – de sokkel is voorzien van 2 rechthoekige nissen voor verlichtingselementen – linkse en rechtse nis: inklikken van verlichtingselementen met draadjes
Opbouwdoos: De functie is ontworpen om in een spuitwaterdichte montagedoos geplaatst te worden. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos (apart te bestellen).
Omgevingstemperatuur: -25 – +55 °C
Beschermingsgraad: IP55 voor de samenstelling van een functie en spuitwaterdichte montagedoos
Slagvastheid: De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C
Keurmerken: KEMA
Markering: CE

Onderdeel van de waterdichte en IP55-gecertificeerde Niko Hydro serie.

Technische specificaties
