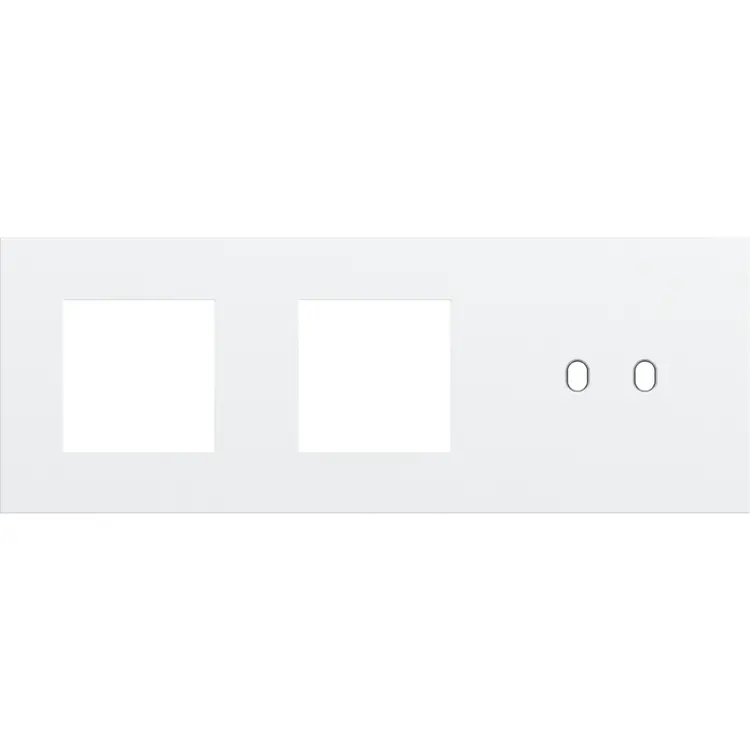

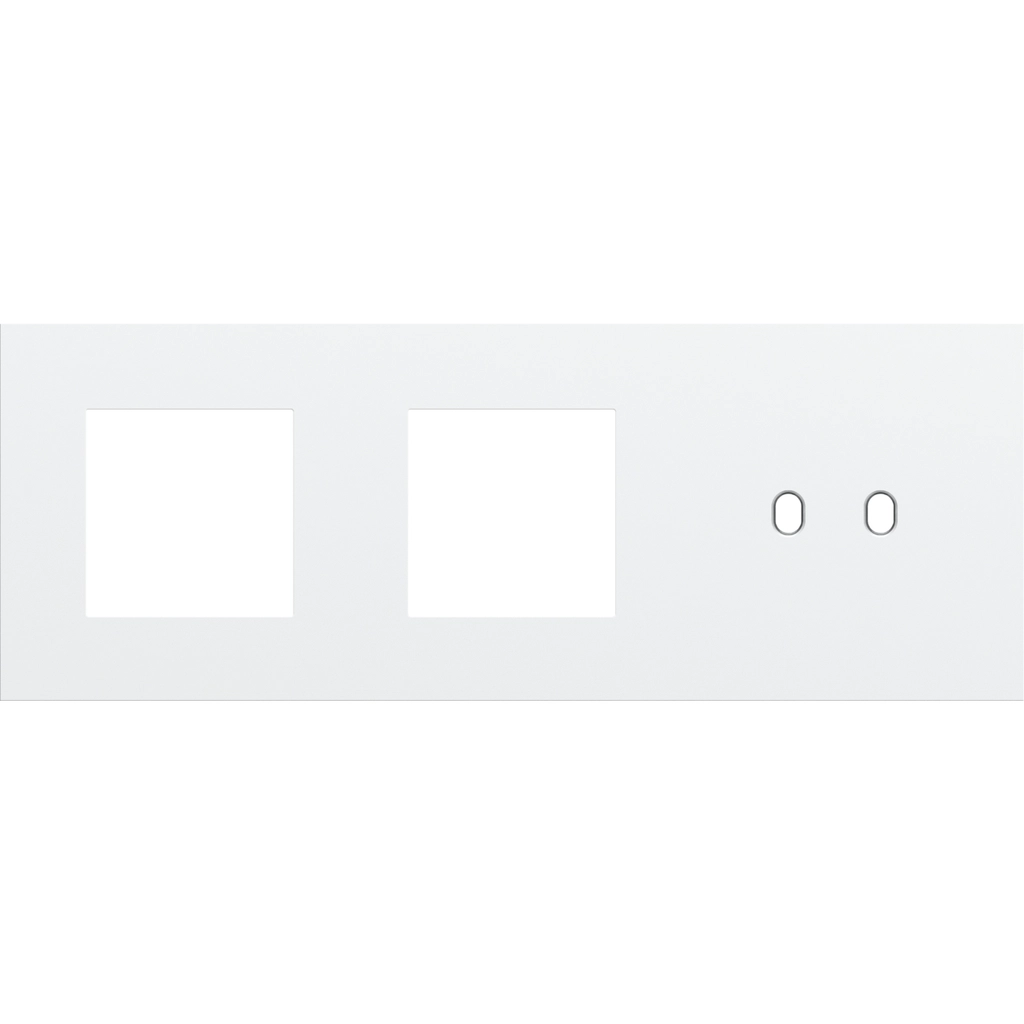

Niko Toggle 3-voudige afdekplaat horizontaal voor 2 x 45x45-functies en 1 dubbele schakelaar steel white coated (154-57708)

Niko 154-57708 datasheet

De horizontale, drievoudige Niko Toggle-afdekplaat klikt op twee 45 x 45 mm functies en één tweevoudige schakelfunctie die horizontaal naast elkaar zijn geplaatst, met een centerafstand van 71 mm. De afdekplaat is compatibel met alle beschikbare Niko 45 x 45 mm afwerkingssets en Niko Toggle tweevoudige schakelfuncties.
Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader, die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit staal. Het onderkader is gemaakt van wit polycarbonaat (PC) in combinatie met acrylaat-styreen-acrylaat (ASA), white coated. Het bovenkader is 2 mm dik, het onderkader 6 mm.

Drievoudige afdekplaat, horizontaal 71 mm centerafstand, voor twee 45 x 45 mm functies en een tweevoudige schakelfunctie, Niko Toggle steel white coated.

• Drievoudige afdekplaat voor drie mechanismes
• Kleur: steel white gelakt (bij benadering NCS S 1002 - B50G, RAL 000 90 00)
• Aangeraden kleur centraalplaat: steel white coated voor Niko Toggle afwerkingssets en white coated voor andere afwerkingssets
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn
• Materiaal bovenkader: Het bovenkader is vervaardigd uit staal
• Materiaal onderkader: Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), white coated
• Lak bovenkader: Het bovenkader is white gelakt
• Dikte kader: Het bovenkader is 2 mm dik en het onderkader 6 mm
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past
• Hartafstand: 71 mm
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (h x b x d): 83 x 225 x 13 mm
• Afmetingen zichtbaar (h x b x d): 83 x 225 mm
• Markering: CE

Technische specificaties
