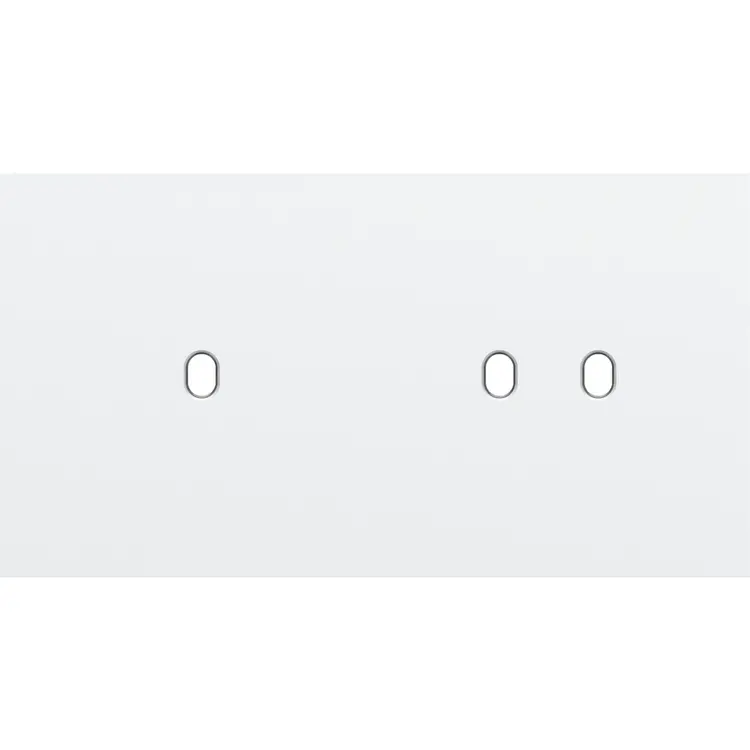

Niko Toggle 2-voudige afdekplaat horizontaal voor 1 enkele en 1 dubbele schakelaar steel white coated (154-57803)

[doc title="Niko 154-57803 datasheet" url="https://cdn.niko.eu/article/154-57803_nl-NL_datasheet.pdf"]

De horizontale en tweevoudige Niko Toggle afdekplaat klikt op een enkelvoudige en een tweevoudige schakelfunctie die horizontaal naast elkaar zijn geplaatst met een centerafstand van 71 mm. De afdekplaat past op elke beschikbare Niko Toggle enkelvoudige en tweevoudige schakelfunctie. Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit staal. Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), white coated. Het bovenkader is 2 mm dik en het onderkader 6 mm.

Tweevoudige afdekplaat, horizontaal 71 mm centerafstand, voor een enkelvoudige en een tweevoudige schakelfunctie, Niko Toggle steel white coated.

• Tweevoudige afdekplaat voor twee mechanismes.
• Kleur: steel white gelakt (bij benadering NCS S 1002 - B50G, RAL 000 90 00)
• Aangeraden kleur centraalplaat: steel white coated
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn.
• Materiaal bovenkader: Het bovenkader is vervaardigd uit staal.
• Materiaal onderkader: Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), white coated.
• Lak bovenkader: Het bovenkader is white gelakt.
• Dikte kader: Het bovenkader is 2 mm dik en het onderkader 6 mm.
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past.
• Hartafstand: 71 mm
• Opbouwhoogte: max. 8,5 mm
• Brandveiligheid: zelfdovend: voldoet aan een gloeidraadproef van 650 °C en halogeenvrij
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20D
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 83 x 154 x 13 mm
• Afmetingen zichtbaar (HxBxD): 83 x 154 mm
• Markering: CE

Onderdeel van de designserie Niko Toggle.
