Niko wisselschakelaar met mogelijkheid voor controleverlichting schroefklemmen (170-77601)

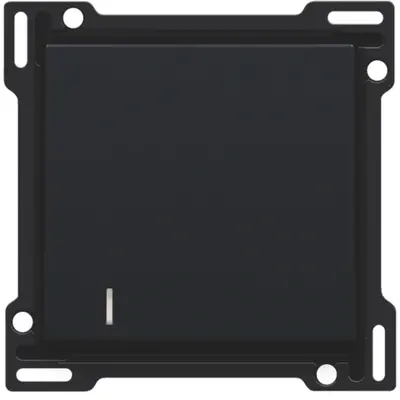

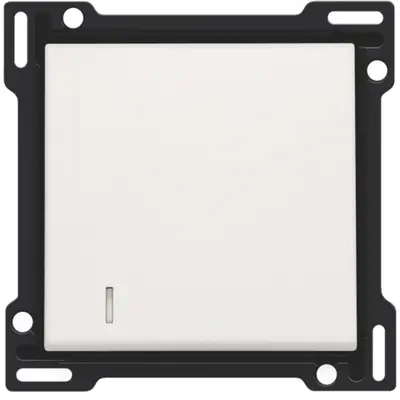

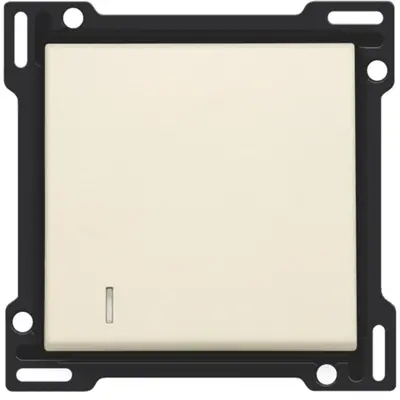

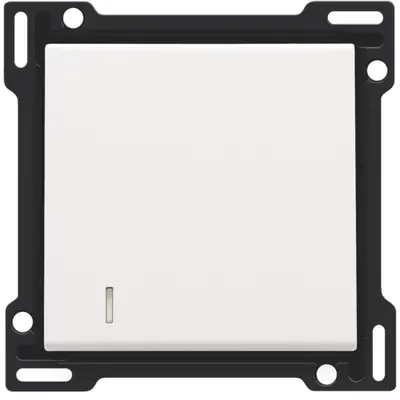

Wipschakelaar voor 1-polig of wisselschakelingen met controleverlichting. (nuldraad noodzakelijk) 10A /250V AC. Schroefklem, aders tot 2,5mm2. Afdekken met schakelwip (met controlevenster) en afdekraam. Zonder spreidklemmen. Controlelampje apart bestellen... Meer informatie »
Verwachte levertijd: Voor 21u besteld, morgen in huis*
Huidige voorraad: 9 stuk(s)
Artikelnummer: 170-77601
EAN: 5413736203587
7,96

Combineren met

Productomschrijving

[doc title="Niko 170-77601 datasheet" url="https://cdn.niko.eu/article/170-77601_nl-NL_datasheet.pdf"]

Mechanisme voor 1-polig of wisselschakelingen met controleverlichting (nul-leider noodzakelijk). 10A /250V AC. Bedrading aansluiten middels schroefklem, aders tot 2,5mm2. De schakelaar heeft geen spreidklemmen/klauwbevestiging en is daarom alleen geschikt voor schroefbevestiging in de inbouwdoos. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.Controlelampje dient ook apart besteld te worden. OP=OP!

Let op dat de controlelamp voor deze schakelaar niet standaard meegeleverd wordt, meerdere kleuren zijn hierin mogelijk.

De schakelaar bevat blokvormige zilvercontacten (cadmiumvrij) die in kruisvorm opgesteld zijn. De contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven. Deze schroeven hebben een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm). Tevens heeft elke schroef een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt. Alle aansluitklemmen bevinden zich aan de bovenzijde van de sokkel en kunnen tot 2 x 2,5 mm² draad bevatten. De ontmantelingslengte (8 mm) van de draden en het aanlsuitschema zijn achteraan op de sokkel onuitwisbaar aangebracht. De klemmenaanduiding en het schakelsymbool zijn op de voorzijde onuitwisbaar aangebracht.

De sokkel is onderaan voorzien van twee rechthoekige nissen voor integratie van een verlichtingselement. In de linkse nis (vooraanzicht) kan een verlichtingselement met draadjes of een automatisch verlichtingselement geklikt worden. Aan de achterzijde is de sokkel voorzien van ronde uitsparingen die ervoor zorgen dat het automatische verlichtingselement bij het inklikken direct contact maakt met het mechanisme en op die manier ook direct correct aangesloten is.

Bij het bevestigen in een inbouwdoos maakt men gebruik van schroeven. Het inbouwraam heeft een metaaldikte van 1 mm en is na het snijden verzinkt op alle zijden, ook op de snijzijden. Op de horizontale en verticale as heeft het inbouwraam 4 inloopsleuven voor bevestiging in inbouwdozen met schroeven. Deze inloopsleuven hebben een schroefgat van 7 mm. Voor montage op panelen is het inbouwraam voorzien van 4 schroefgaten (aangeduid met een schroefsymbool) met een diameter van 3 mm. Het midden van het inbouwraam is, zowel in horizontale als in verticale richting, aangeduid (krijtlijn, laser …) zodat de montage van één of meerdere mechanismes vlot en eenvoudig kan verlopen. Aan alle zijden heeft de sokkel omhooggeplooide zwaluwstaarten waardoor zowel horizontaal als verticaal koppelen (centerafstand 71 x 71 mm) van meerdere sokkels snel en perfect verloopt. De omhooggeplooide randen aan de buitenzijde van de sokkel alsook de doorzetting naar binnen toe zorgen voor extra robuustheid. De 4 rechthoekige openingen (7 x 2,5 mm) in het inbouwraam kunnen, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm opvangen. Bij een dergelijke speling kan de afdekplaat alsnog perfect tegen de muur aansluiten.

  • Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP41.
  • Inbouwdiepte: 18 mm
  • Keurmerken: CEBEC, ÖVE, KEMA, VDE, NF, SEMKO
  • Markering: CE

Technische specificaties

SpecificatieWaarde
Nom. spanning250 Volt (V)
MontagewijzeInbouw (stucwerk)
SamenstellingBasiselement
BedieningswijzeWip/drukker
HalogeenvrijJa
Met montageplaatJa
AansluitwijzeSteekklem
VerlichtingJa
Inbouwdiepte18 Millimeter (mm)
Nom. (meet)stroom10 Ampère (A)
TerugmeldcontactNee
Type verlichtingOverig
MateriaalKunststof
BevestigingswijzeSchroefbevestiging
Type schakelingWisselschakelaar
Aantal wippen1
DrukvlakschakelaarJa
WasmachineschakelaarNee
Geschikt voor beschermingsgraad (IP)IP41
Schakelmateriaalbreedte72 Millimeter (mm)
Schakelmateriaalhoogte72 Millimeter (mm)
Schakelmateriaaldiepte42 Millimeter (mm)
Tekstveld/beschrijvingsvlakNee
Functie verlichtingControle (instand)
Met IFTTT ondersteuningNee
Min. diepte van de inbouwdoos40 Millimeter (mm)
Compatible met Apple HomeKitNee
Compatible met Google AssistantNee
Compatible met Amazon AlexaNee
VerwarmingsschakelaarNee
Antibacteriële behandelingNee
