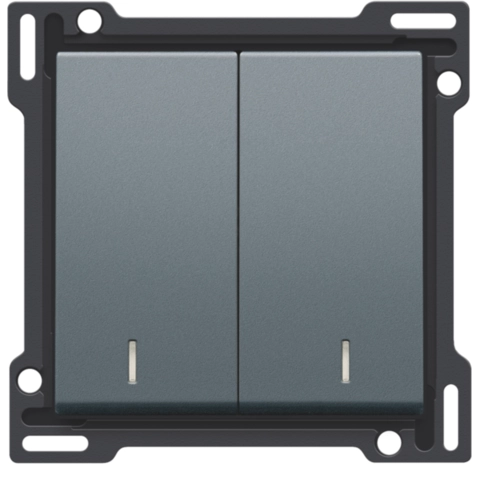

Niko schakelwip 2-voudig met controlevenster blue grey coated (220-61507)

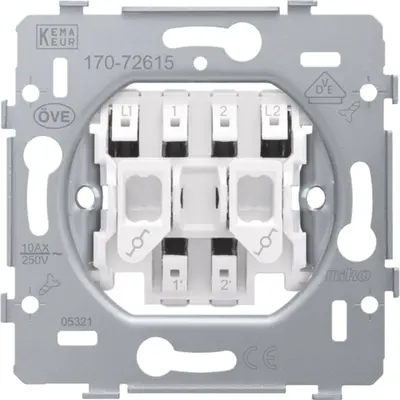

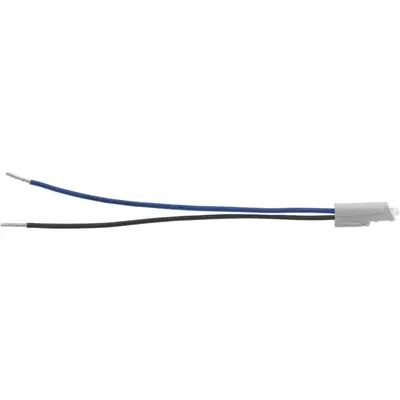

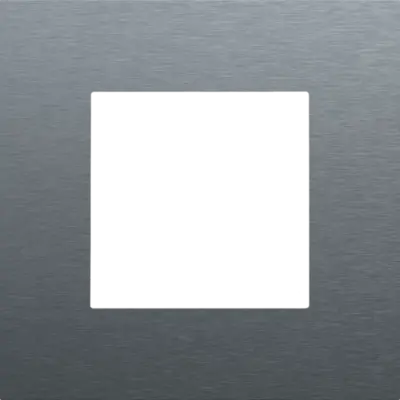

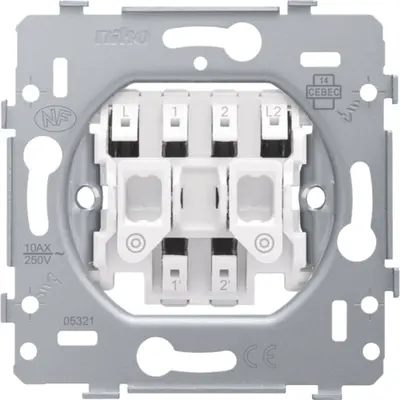

Combineren met
Productomschrijving
[doc title="Niko 220-61507 datasheet" url="https://cdn.niko.eu/article/220-61507_nl-NL_datasheet.pdf"]
Afwerkingsset met dubbele lens voor serieschakelaar, wisselschakelaar + drukknop N.O., dubbele wisselschakelaar of dubbele drukknop N.O. of N.G., blue grey coated. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.
- Functie: De toetsen en het middenschijfje (boord) vormen één geheel.
- Aantal bedieningsknoppen: 2 bedieningsknoppen
- Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
- Kleur: blue grey gelakt (bij benadering NCS S 8005 - R80B, RAL 240 30 05)
- Lens: De twee toetsen van de centraalplaat zijn elk uitgerust met een rechthoekige transparante lens (1 x 5,5 mm).
- Demontage: Voor demontage van de centraalplaat is de vlakke boord voorzien van twee inkepingen, aangeduid met een schroevendraaiersymbool. De demontage gebeurt eenvoudig en gemakkelijk d.m.v. een sleufschroevendraaier.
- Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
- Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
- Brandveiligheid: de kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en de kunststofdelen van de centraalplaat zijn halogeenvrij
- Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
- Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)
- Afmetingen (HxBxD): 55.8 x 55.8 x 10.5 mm
- Markering: CE
Technische specificaties
Specificatie | Waarde |
---|---|
Kleur | Grijs |
Breedte | 45 Millimeter (mm) |
Model | Tweedelige wip |
Halogeenvrij | Ja |
Hoogte | 45 Millimeter (mm) |
Diepte | 10 Millimeter (mm) |
Gebruik | Schakelaar/drukker |
Oppervlaktebescherming | Gelakt |
Materiaalkwaliteit | Thermoplast |
Materiaal | Kunststof |
Bevestigingswijze | Overig |
Opdruk/indicatie | Geen |
Controlevenster/verlicht | Ja |
Slagvastheid | IK06 |
Met indicatieveld | Nee |
Met verwisselbare lens/symbool | Ja |
Uitvoering oppervlakte | Mat |
Geschikt voor beschermingsgraad (IP) | IP41 |
Geschikt voor bussysteem-toetsaansluiting | Nee |
Aftastsymbool / barrièrevrij | Nee |
Antibacteriële behandeling | Nee |
