Niko Toggle 3-voudige afdekplaat horizontaal voor 1 dubbele 1 enkele schakelaar en 1 x 45x45-functie alu black brushed (224-57721)

Niko 224-57721 datasheet

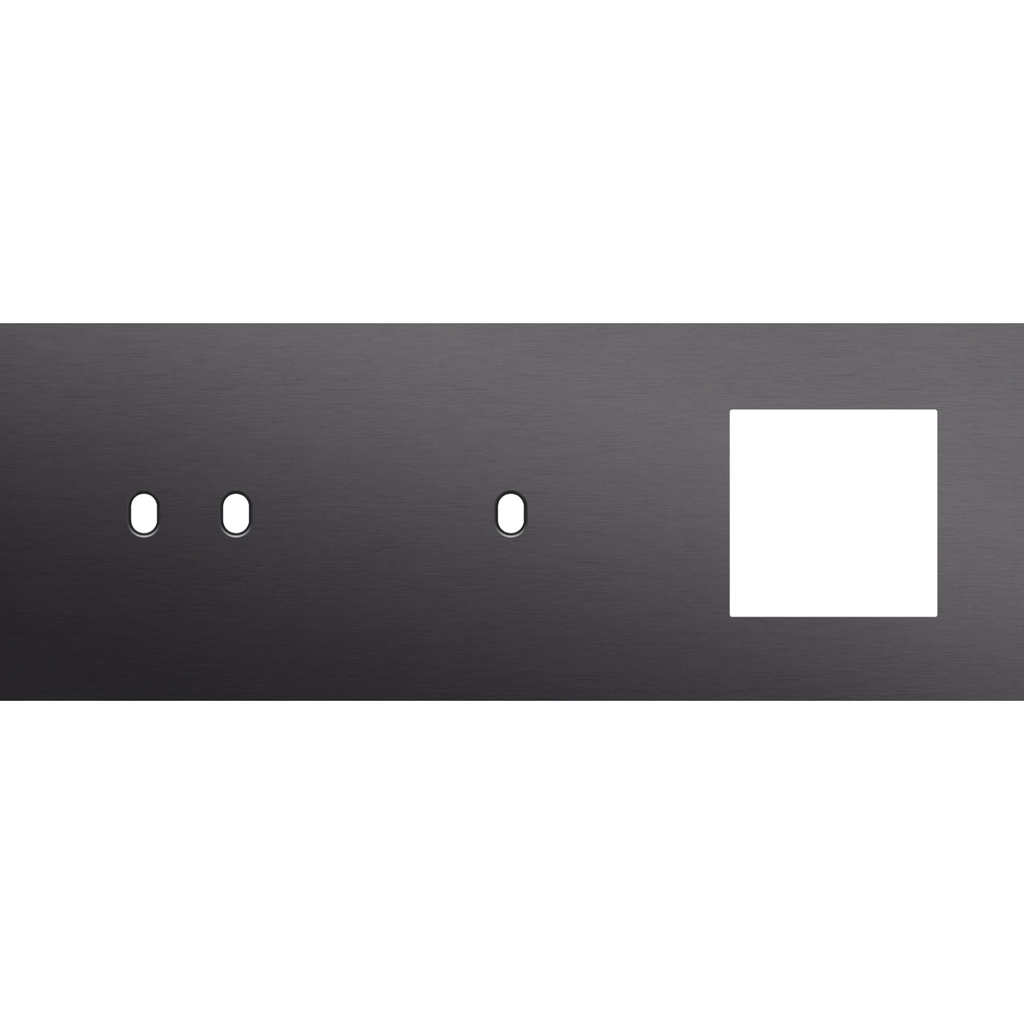

De horizontale, drievoudige Niko Toggle-afdekplaat klikt op één 2-voudige, één 1-voudige schakelfunctie en één 45 x 45 mm functie, die horizontaal naast elkaar zijn geplaatst, met een centerafstand van 71 mm. De afdekplaat is compatibel met alle beschikbare Niko 45 x 45 mm afwerkingssets en Niko Toggle 1- en 2-voudige schakelfuncties.
Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader, die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu black). Het anodisatieproces kan leiden tot lichte kleurverschillen. Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), black coated. Het bovenkader is 6 mm dik en het onderkader 2 mm.

Drievoudige afdekplaat, horizontaal 71 mm centerafstand, voor één 2-voudige, één 1-voudige schakelfunctie en één 45 x 45 mm functie, Niko Toggle alu black brushed.

• Drievoudige afdekplaat voor drie mechanismes
• Kleur: alu black (bij benadering NCS S 8005 - R50B, RAL 000 20 00)
• Aangeraden kleur centraalplaat: alu black voor Niko Toggle afwerkingssets en black coated voor andere afwerkingssets
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu black). Het anodisatieproces kan leiden tot lichte kleurverschillen.
• Materiaal onderkader: Het onderkader is vervaardigd uit donkergrijze polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), black coated
• Lak boven- en kader: black gelakt
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past
• Hartafstand: 71 mm
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (h x b x d): 83 x 225 x 13 mm
• Afmetingen zichtbaar (h x b x d): 83 x 225 mm
• Markering: CE
