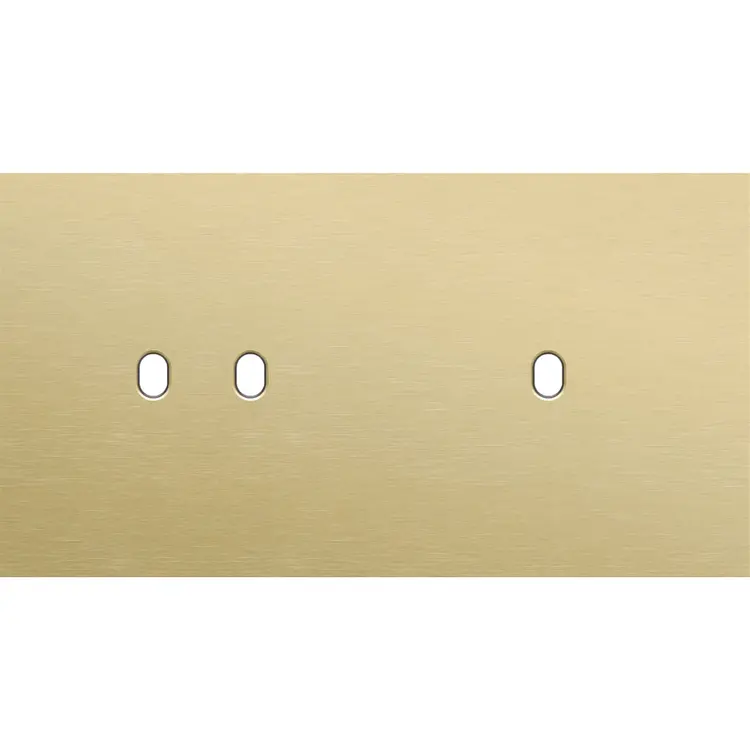

Niko Toggle 2-voudige afdekplaat horizontaal voor 1 dubbele en 1 enkele schakelaar alu gold brushed (227-57804)

[doc title="Niko 227-57804 datasheet" url="https://cdn.niko.eu/article/227-57804_nl-NL_datasheet.pdf"]

De horizontale en tweevoudige Niko Toggle afdekplaat klikt op een tweevoudige en een enkelvoudige schakelfunctie die horizontaal naast elkaar zijn geplaatst met een centerafstand van 71 mm. De afdekplaat past op elke beschikbare Niko Toggle enkelvoudige en tweevoudige schakelfunctie. Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu gold). Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), gold coated. Het bovenkader is 6 mm dik en het onderkader 2 mm.

Tweevoudige afdekplaat, horizontaal 71 mm centerafstand, voor een tweevoudige en een enkelvoudige schakelfunctie, Niko Toggle alu gold brushed.

• Tweevoudige afdekplaat voor twee mechanismes.
• Kleur: alu gold (bij benadering NCS S 3020 - Y, RAL 1000)
• Aangeraden kleur centraalplaat: alu gold
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn.
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd geborsteld aluminium (alu gold).
• Materiaal onderkader: Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), gold coated.
• Lak onderkader: Het onderkader is gold gelakt.
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm.
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past.
• Hartafstand: 71 mm
• Opbouwhoogte: max. 8,5 mm
• Brandveiligheid: zelfdovend: voldoet aan een gloeidraadproef van 650 °C en halogeenvrij
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20D
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 83 x 154 x 13 mm
• Afmetingen zichtbaar (HxBxD): 83 x 154 mm
• Markering: CE

Onderdeel van de designserie Niko Toggle.
