Niko Toggle 3-voudige afdekplaat horizontaal voor 1 x 45x45-functie 1 dubbele en 1 enkele schakelaar steel champagne coated (166-57722)

Niko 166-57722 datasheet

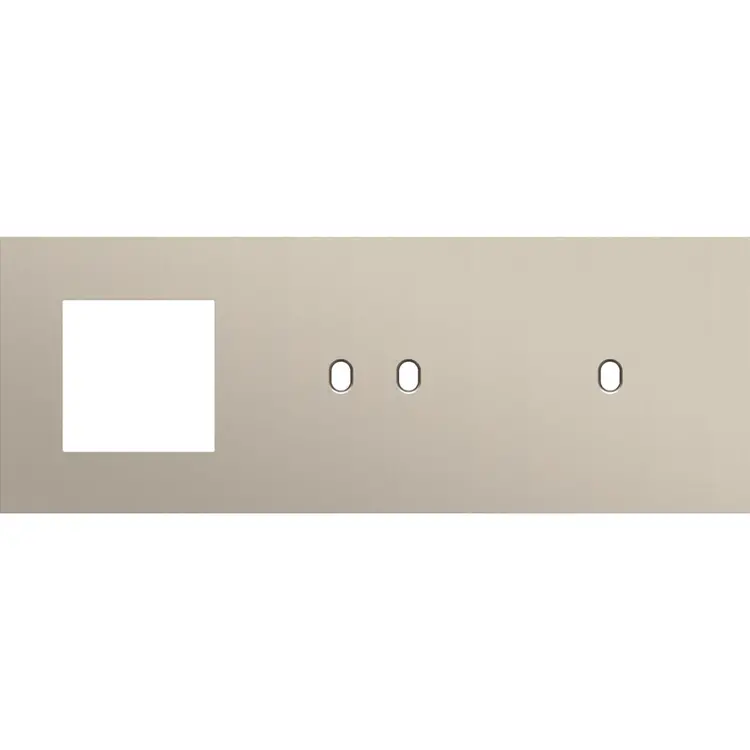

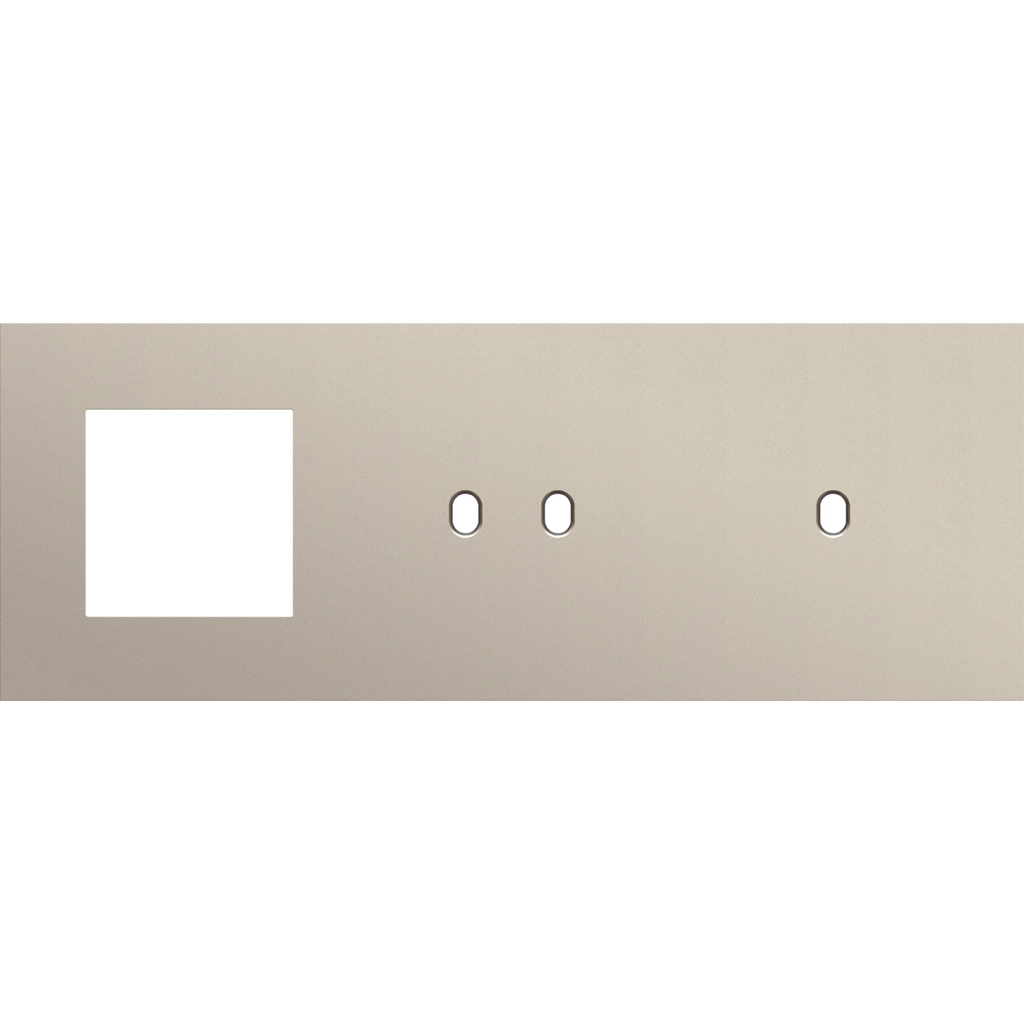

De horizontale, drievoudige Niko Toggle-afdekplaat klikt op één 45 x 45 mm functie, één 2-voudige en één 1-voudige schakelfunctie die horizontaal naast elkaar zijn geplaatst, met een centerafstand van 71 mm. De afdekplaat is compatibel met alle beschikbare Niko 45 x 45 mm afwerkingssets en Niko Toggle 1- en 2-voudige schakelfuncties.
Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader, die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit staal. Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), champagne coated. Het bovenkader is 2 mm dik en het onderkader 6 mm.

Drievoudige afdekplaat, horizontaal 71 mm centerafstand, voor één 45 x 45 mm functie, één 2-voudige en één 1-voudige schakelfunctie, Niko Toggle steel champagne coated.

• Drievoudige afdekplaat voor drie mechanismes
• Kleur: champagne gelakt (bij benadering NCS S 4005 - Y20R, RAL 080 70 10)
• Aangeraden kleur centraalplaat: steel white coated voor Niko Toggle afwerkingssets en champagne coated voor andere afwerkingssets
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn
• Materiaal bovenkader: Het bovenkader is vervaardigd uit staal
• Materiaal onderkader: Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA), champagne coated
• Lak boven- en kader: champagne gelakt
• Dikte kader: Het bovenkader is 2 mm dik en het onderkader 6 mm
• Verlichtingselement (niet meegeleverd): de afdekplaat is uitgerust met een lichtgeleider, de lichtgeleider is gemaakt van doorschijnend plastic, de geleider brengt het licht van de optionele led naar de hendel, de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past
• Hartafstand: 71 mm
• Beschermingsgraad: De samenstelling van een mechanisme, centraalplaat en afdekplaat heeft een beschermingsgraad IP20
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (h x b x d): 83 x 225 x 13 mm
• Afmetingen zichtbaar (h x b x d): 83 x 225 mm
• Markering: CE

Technische specificaties
