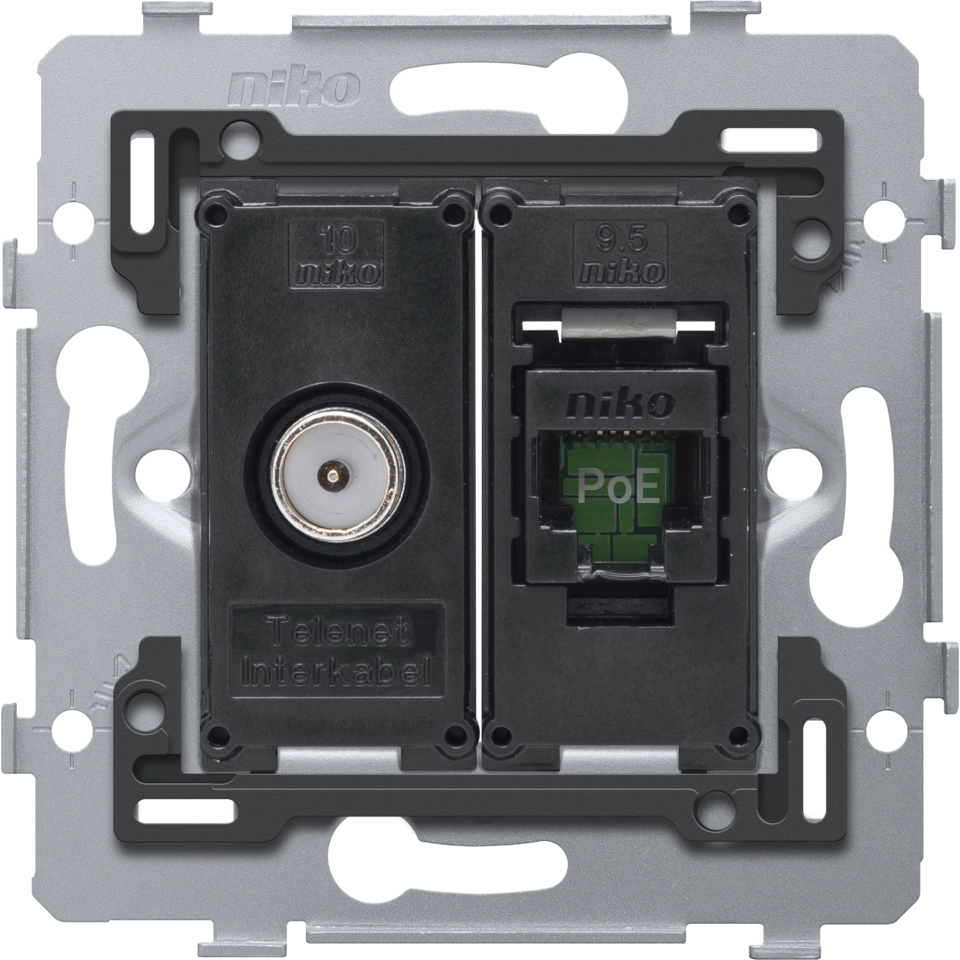

Niko coax en UTP CAT6E smart tv aansluitdoos geschikt voor PoE excl.afdekking (170-79238)

[doc title="Niko 170-79238 datasheet" url="https://cdn.niko.eu/article/170-79238_nl-NL_datasheet.pdf"]

Combinatie coax met RJ45-aansluiting UTP Cat. 6, klaar voor PoE++, vlakke uitvoering, incl. sokkel 71 x 71 mm met schroefbevestiging. Ziggo goedgekeurd.

• PoE-standaard: IEEE 802.3BT (Type 4), 4-paar PoE
• Beschikbaar vermogen bij PD: 51 W
• Maximaal geleverd vermogen door PSE: 60 W
• Spanningsbereik (bij PSE) : 50,0-57,0 V
• Spanningsbereik (bij PD): 42,5-57 V
• Maximale stroom Imax: 600 mA per paar
• Maximale kabelweerstand per set van twee: 12.5 Ω
• Energiebeheer: Drie vermogensklasseniveaus onderhandeld via handtekening of 0,1 W stappen onderhandeld via LLDP
• Onderbelasten van maximale omgevingstemperatuur voor werking kabel: 10 °C (20 °F) met meer dan de helft van gebundelde kabels bij Imax
• Ondersteunde bekabeling: Categorie 5
• Ondersteunde modi: Modus A, Modus B, 4-paarmodus
• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 73 x 73.2 x 40.5 mm
• Keurmerken: Ziggo
• Markering: CE

Universele sokkel voor functies van 45 x 45 mm.

• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Inbouwraam
  • metaaldikte 1 mm
  • na het snijden verzinkt op alle zijden, ook op de snijzijden
  • met 4 inloopsleuven met schroefgat van 7 mm
  • met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
• Bevestigingswijze
  • met schroeven, voor eenvoudige bevestiging in inbouwdoos met grijpvlakken
• Centerafstand
  • horizontale koppeling en verticale koppeling met centerafstand 71 mm
  • horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
  • extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
• Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
• Omgevingstemperatuur: -5 – +40 °C
• Markering: CE

Onafgeschermde RJ45-connector UTP Cat. 6, klaar voor PoE++, voor bandbreedtes tot 250MHz

• PoE-standaard: IEEE 802.3BT (Type 4), 4-paar PoE
• Beschikbaar vermogen bij PD: 51 W
• Maximaal geleverd vermogen door PSE: 60 W
• Spanningsbereik (bij PSE) : 50,0-57,0 V
• Spanningsbereik (bij PD): 42,5-57 V
• Maximale stroom Imax: 600 mA per paar
• Maximale kabelweerstand per set van twee: 12.5 Ω
• Energiebeheer: Drie vermogensklasseniveaus onderhandeld via handtekening of 0,1 W stappen onderhandeld via LLDP
• Onderbelasten van maximale omgevingstemperatuur voor werking kabel: 10 °C (20 °F) met meer dan de helft van gebundelde kabels bij Imax
• Ondersteunde bekabeling: Categorie 5
• Ondersteunde modi: Modus A, Modus B, 4-paarmodus
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Markering: CE

Passtuk 9.5 enkel vlak voor RJ-connectoren 650-450xx

• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Markering: CE

Montagewijze: Inbouw (stucwerk)
Samenstelling: Basiselement met adapterplaat
Halogeenvrij: Ja
Met klapdeksel: Nee
Gebruik: Modular-Jack
Oppervlaktebescherming: Overig
Uitvoerrichting: Recht
Met trekontlasting: Nee
Kwaliteitsklasse: Overig
Opdrukveld: Zonder label
Geschikt voor aantal connectoren: 2
Materiaal: Kunststof
Bevestigingswijze: Bevestiging met schroef
Bussen afgeschermd: Nee
Afgeschermde behuizing: Nee
Met verlichting: Nee
Kroonsteen: Nee
Met stofbescherming: Nee
Met opdruk: Nee
Slagvastheid: IK06
Incl. connectoren: Ja
Draagring: Nee
Transparant: Nee
Geschikt voor beschermingsgraad (IP): IP41
Schakelmateriaalbreedte: 45 Millimeter
Schakelmateriaalhoogte: 45 Millimeter
Schakelmateriaaldiepte: 37 Millimeter
Min. diepte van de inbouwdoos: 40 Millimeter
Antibacteriële behandeling: Nee
